Řešení atypického bednění pro pilíře Dvoreckého mostu

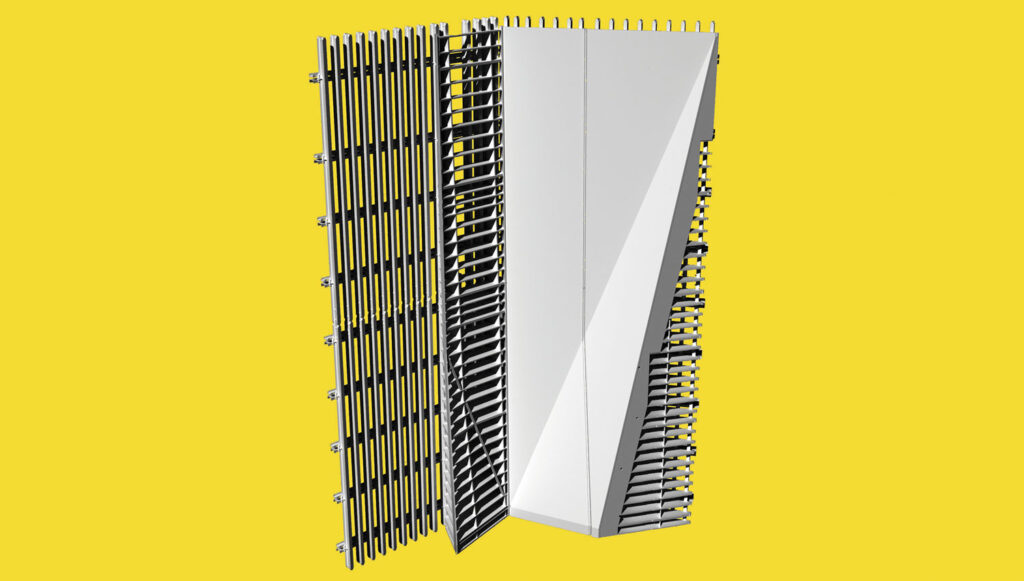

3D plánování – Atypické bednicí formy jsou plánovány ve 3D programech jako například DokaCAD. Jednotlivé komponenty jsou následně převedeny do modelů pro CNC frézu

Dvorecký most se bezesporu stane ikonou moderní české architektury. Zvlášť když svojí koncepcí odkazuje na neméně unikátní období kubismu v architektuře. Taková konstrukce samozřejmě vyžaduje specifický přístup, který dokáže například společnost Česká Doka nabídnout.

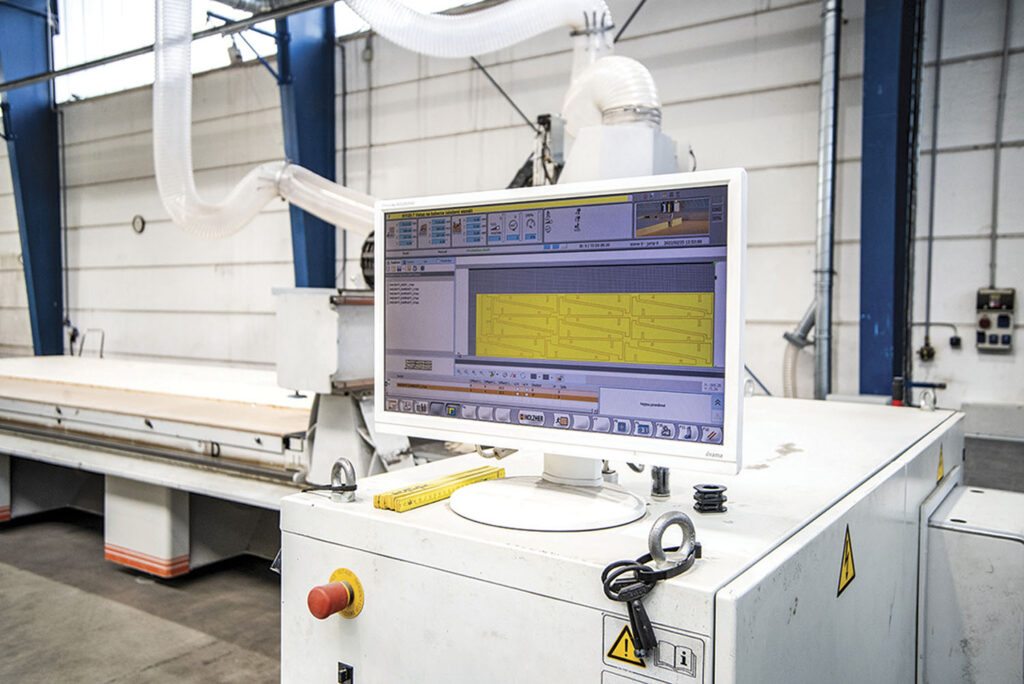

CNC výřez dílů – Výřez dílů pro atypické bednění probíhá na CNC fréze v čakovických dílnách Česká Doka. Před samotným spuštěním je pomocí speciálního programu optimalizováno rozložení jednotlivých dílů, aby byla plocha desky optimálně využita a výřez byl ekonomický

Atypické bednění pro kubistické pilíře mostu

Spodní stavba mostu je specifická jasně definovanými tvary i povrchy, se kterými si obyčejné systémové bednění zkrátka nedokáže poradit. Proto odborníci na bednění ze společnosti Doka navrhli a vyrobili atypické bední formy pro kompletní realizaci monolitu spodní stavby a části mostovky. Vzhledem k unikátnímu kubistickému designu se jedná o nasazení zvláštních bednění téměř pro každou část betonáže.

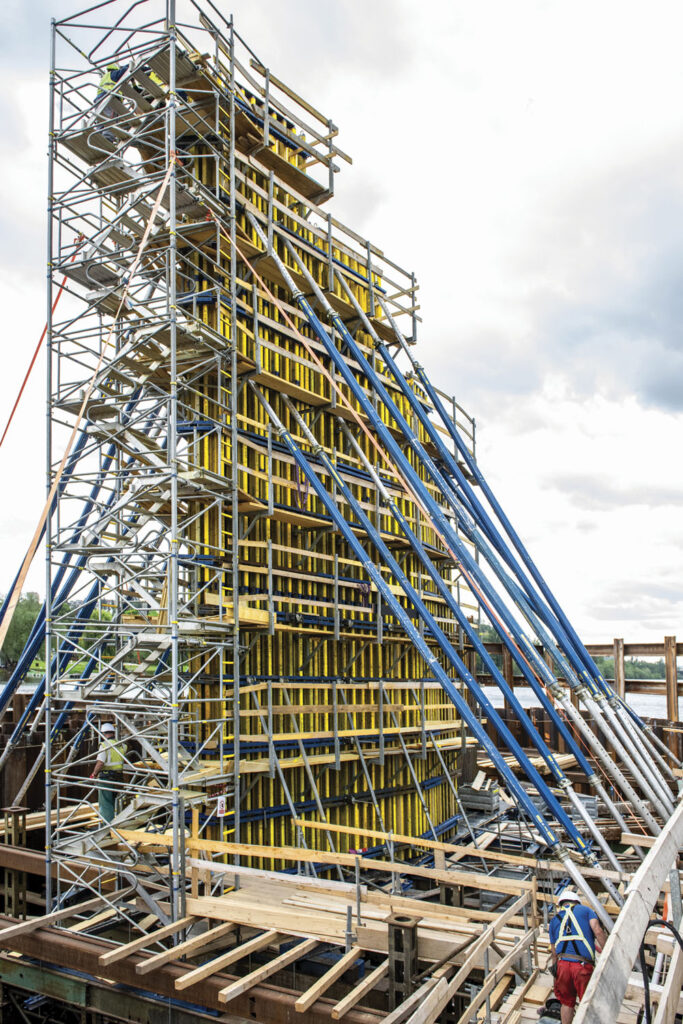

Příprava podkladu – Atypické bednění musí splňovat všechny standardy běžných bednicích systémů – musí být dostatečně únosné, tuhé a zároveň umožňovat bezpečnou manipulaci i kompatibilitu s dalšími systémy. Kvůli těmto faktorům je většina atypických bednění podložena roštem z dřevěných bednicích nosníků a ocelových paždíků

Trojdimenzionální plánování i automatický řez

V rámci plánování bednění je třeba nejprve vytvořit trojdimenzionální model v programu DokaCAD určeném pro plánování bednění. Zde zkušení technici nejprve vytvoří celkové bednicí formy, které jsou následně rozkresleny do jednotlivých prvků. Následně jsou přeneseny do CNC frézy, která pomocí speciální aplikace rozprostře na řezanou desku jednotlivé díly tak, aby byla řezná plocha co nejoptimálněji využita. Následně jsou automaticky vyřezány jednotlivé ramenáty i prvky podkladních desek pro bednění. Formy jsou následně vytvářeny na roštu tvořeném dřevěnými bednicími nosníky Doka Itec (vysoce únosné dřevěné bednicí nosníky doplněné kompozitními prvky), případně Doka H20 TOP a ocelovými paždíky WS. Vlastní bednicí forma je pak realizována za pomoci předpřipravených ramenátů a překližkového podkladu pro bednicí plášť. Vzhledem k tomu, že most nese otisk hrubých prken, tak v tomto případě bednicí plášť tvoří právě obyčejná prkna, která jsou na podkladní desku přišroubována.

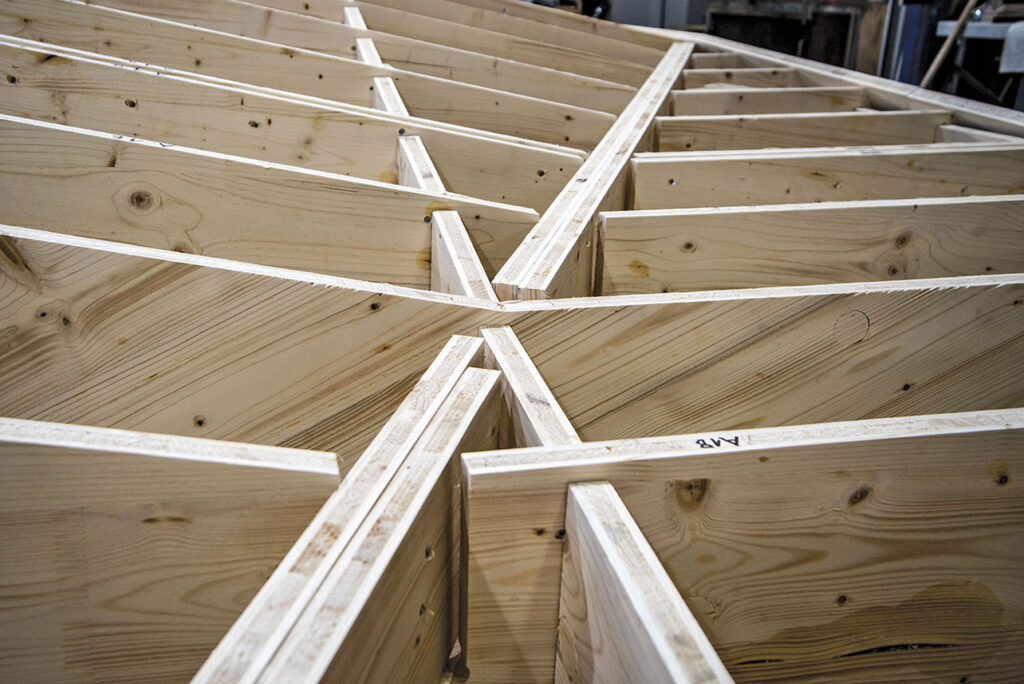

Ramenáty – Jedinečný tvar konstrukcím atypického bednění dávají dřevěné ramenáty, které jsou namontovány na nosný rošt. Jejich hustota je dána nejen finálním tvarem, ale také požadovanou únosností bednicí formy

Atypické bednění v širším pohledu

Moderní stavebnictví stále častěji hledá nové směry a možnosti, jak vyjádřit invenci architektů v rámci realizací. Nezřídka takové návrhy obsahují komplikované tvary či neobvyklé otisky, které zkrátka není možné realizovat pomocí systémových řešení. Společnost Česká Doka proto disponuje dílnou s profesionálním týmem i vybavením, ve které je možné vyrobit bednění přímo podle požadavků jednotlivých projektů. A rozhodně nemusí jít o most, profesionální prvky se hodí například při realizaci kruhových oken, konických tvarů, zaoblených částí a jakýchkoliv dalších méně obvyklých monolitických konstrukcí.

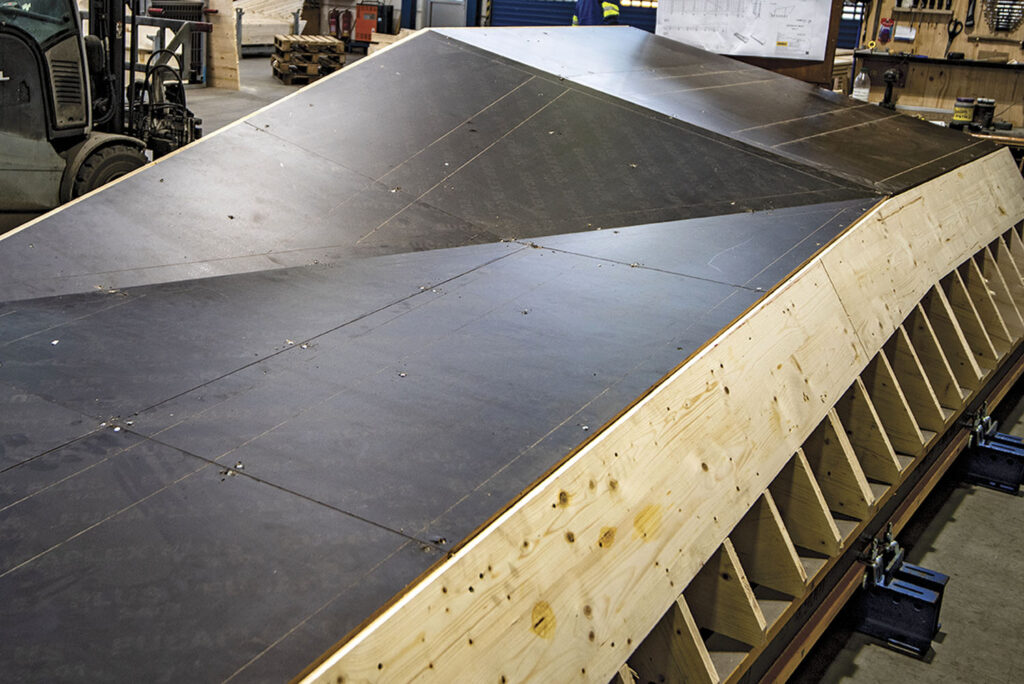

Podkladová deska – Ramenáty jsou překryty podkladovou deskou podle požadovaného vzhledu otisku. Ten může být hladký, vzorovaný nebo doplněný o různé další detaily v podobě vlysů. Ve většině případů je bednicí deska finálním povrchem bednění

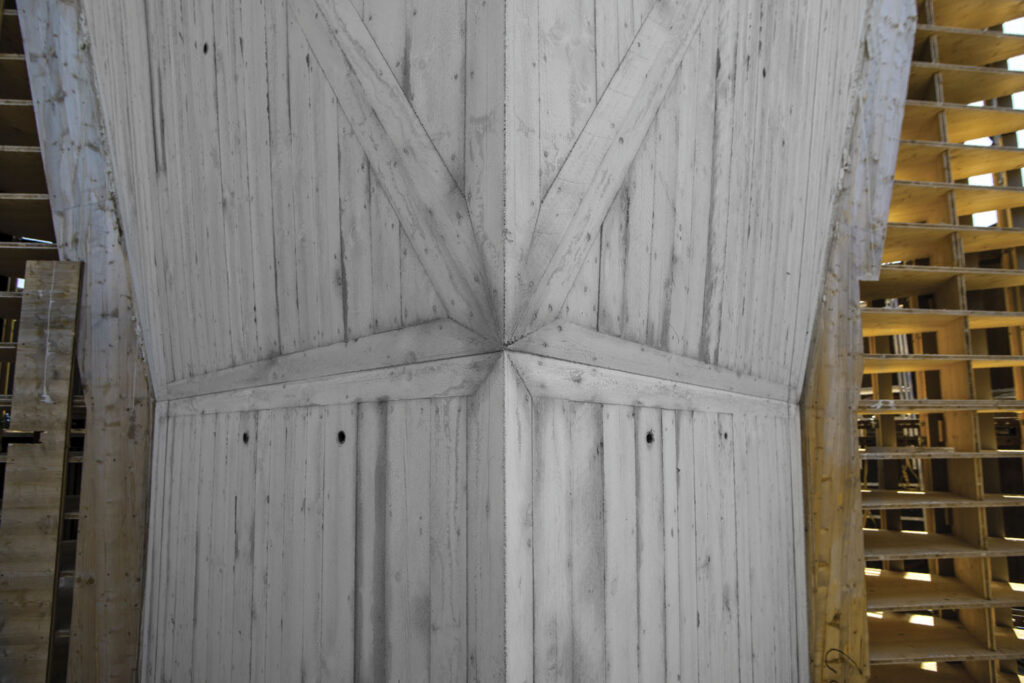

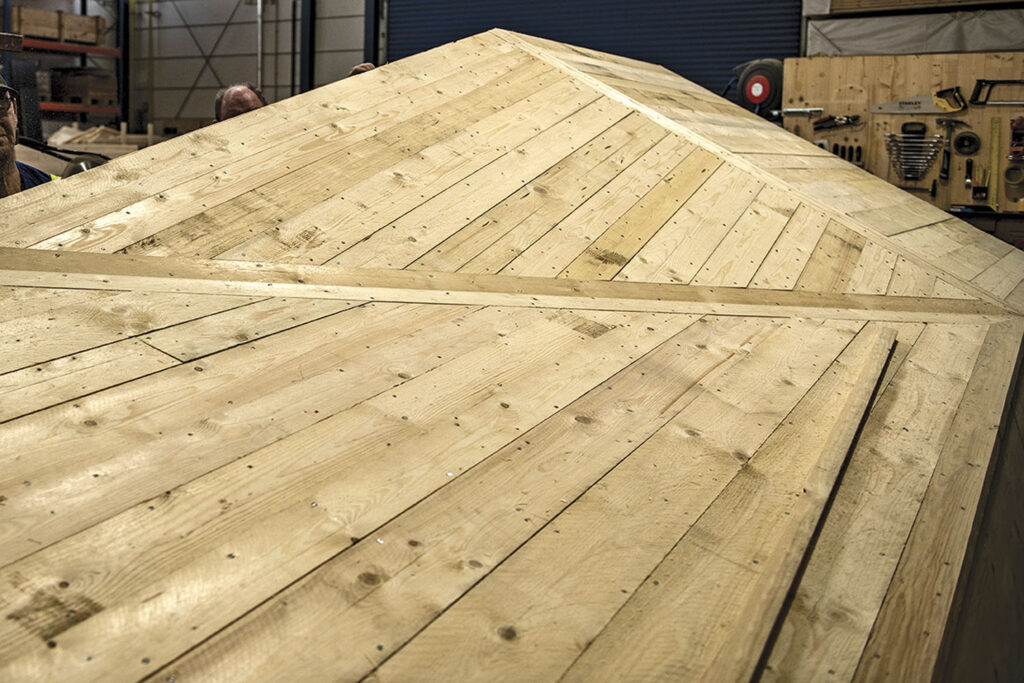

Plášť bednění – V případě trojského mostu byla bednicí deska ještě překryta pláštěm z nehoblovaných prken pro dobový otisk. Prkna tvořila až další vrstvu po bednicí desce proto, že jednotlivé komponenty bednění na sebe musely navazovat i kladem prken a mnohdy prkna přesahovala

Výhodou profesionálně navrženého a zpracovaného bednění pro neobvyklé tvary je nejen přesná výroba pomocí moderních digitálních nástrojů, ale také kvalita výroby, definovaná únosnost, bezpečnost a jednoduché nasazení. Protože všichni sledujeme společný cíl – snadno bezpečně a ekonomicky vytvořit unikátní dílo, které ponese ještě dlouhá léta nejen rukopis autora, ale také duši doby, v které vznikalo. A dnešní doba unikátním dílům přeje.

Více na www.doka.cz

Podle podkladů společnosti Doka
