Průmyslová podlaha je podle ČSN 74 4505 „Podlahy – Společná ustanovení“ definovaná jako „Podlahová konstrukce, která je zatížena rovnoměrným zatížením větším než 5 kN/m² nebo pohyblivým zatížením manipulačními prostředky, jejichž celková hmotnost je větší než 2000 kg nebo jejichž kolový tlak je vyšší než 5 kN. Průmyslovou podlahou je i konstrukce se zvláštními požadavky na odolnost proti obrusu, kontaktnímu namáhání, chemickému působení, a to i v případě, že zatížení je menší než výše uvedené hodnoty“.
Návrh průmyslové podlahy (projekt) musí obsahovat zejména:
- provozní požadavky na podlahu (např. kolové tlaky manipulačních prostředků, resp. kontaktní napětí pod koly, parametry kol, velikost síly v regálové stojce, konfigurace regálů, napětí pod patkami stojek regálů, plošné zatížení, chemické zatížení atd.);
- skladbu podlahy, tloušťku jednotlivých vrstev i kvalitu použitých materiálů;
- statické posouzení nosné podlahové desky na základě znalosti vnějšího užitného zatížení a kvality, resp. požadavků na podkladní vrstvy;
- přesně definované požadavky na míru zhutnění podloží;
- vzdálenost a hloubku prořezu smršťovacích spár;
- požadavky na úpravu a vyplnění smršťovacích spár po dokončení podlahové konstrukce zejména s ohledem na tuhost výplně a riziko olamování hran spár;
- polohu a konstrukční řešení dilatačních spár;
- způsob přenosu posouvajících sil mezi jednotlivými dilatačními úseky;
- požadavky na místní rovinnost povrchu podkladních podlahových vrstev (ne nášlapné vrstvy);
- u podlah s definovanou dráhou pojezdu požadavky na podlahy vyplývající z požadavků dodavatele manipulačního systému;
- opatření, které zajistí, aby miskovitá deformace nezpůsobila vznik nežádoucích dutin v podlahové skladbě, nevedla ke vzniku nadlimitních trhlin a nadlimitních odchylek místní rovinnosti povrchu podlahy;
- požadavky na způsob a dobu ošetřování zrajícího betonu s cílem omezit vznik smršťovacích trhlin a minimalizovat miskovitou deformaci;
- napojení podlahy na svislé konstrukce;
- pokud jsou na podlahu kladeny zvýšené estetické nároky, musí být uvedeny konkrétní požadavky na vzhled povrchu a řešena s tím související materiálová a konstrukční opatření.
Návrh podlahy může dále stanovit například:
- požadavky na místní rovinnost povrchu nášlapné vrstvy jiné než v ČSN 74 4505;
- požadavky na dovolené odchylky celkové rovinnosti povrchu jednotlivých vrstev podlahy jiné než v tabulce 1 ČSN 74 4505;
- požadavek na maximální povolenou šířku trhliny v betonové desce odlišný od požadavku v článku 4.1.1 ČSN 74 4505; požadavek musí odpovídat stupni vlivu prostředí podle ČSN EN 206, ve kterém se podlaha bude nacházet, a musí být zohledněn v návrhu vyztužení desky;
- vyztužení kritických detailů pomocí prutové výztuže, zejména vnější rohy, v okolí sloupů a prostupů a jiné vruby;
- přípustný maximální rozsah lokálních oprav závad z hlediska funkčnosti a vzhledu podlahy.
Vzhledem k tomu, že však v praxi zajišťuje projekt / statický návrh podlahy zhotovitel, je popis podlahy v technických zprávách objektu velmi stručný a odkazuje obvykle pouze na použití drátkobetonu a povrchovou úpravu minerálním vsypem. Někdy jsou v technické zprávě s ohledem na geologický průzkum uvedeny požadavky na podloží, případně jeho úpravu a je uveden požadavek na modul deformace podloží (Edef, 2).
Slabinou projektového řešení je často skutečnost, že projektant málokdy zná specifické zatížení, tedy zejména manipulačními prostředky. Běžně se vychází ze tří typů zatížení:
- plošné;
- bodové;
- stojka, resp. dvě regálové stojky;
- manipulační prostředky typu FL podle ČSN EN 1992-1-1.
Toto zdánlivě univerzální zadání však nerespektuje zatížení podlahy skutečně použitými manipulačními prostředky ani sám investor, který bude halu pronajímat, nemá vždy tyto informace.
Hlavním problémem není přitom hmotnost manipulačních prostředků ani jeho kolové tlaky, ale průměr a materiál koleček, tedy ve výsledku kontaktní namáhání podlahy.
Účinky kontaktního namáhání se projevují podél řezaných smršťovacích spár jejich postupným olamováním. Tyto řezané podlahy jsou proto vhodné jen pro manipulační prostředky, osazené gumovými pneumatikami.
V případě použití tvrdších kol, např. silonových nebo kovových, je třeba počítat s defekty podél řezaných spár, a i s jejich opravou formou běžné údržby.
Tyto defekty jsou přirozeným důsledkem konceptu podlahy vybraného investorem nebo projektantem. Zhotovitel, který s ohledem na objemové změny vyplňuje spáry pružným tmelem, nemůže tímto spárováním olamování hran zabránit.
Při rozhodování mezi tzv. řezanými, resp. bezespárymi podlahami hraje roli cena jednotlivých variant. Ceny kovových dilatací podlahu prodražují, současně však minimalizují náklady na údržbu během jejího využívání.
Zhotovitel se účastní soutěže, kterou obvykle rozhoduje nabídnutá cena. To samozřejmě nastavuje rozsah prací/činností především/pouze na:
- instalování obvodových dilatačních pásků;
- položení svařované PE fólie na podkladní vrstvy;
- instalace kovových dilatací, které ohraničují pracovní záběry (až 2000 m²);
- uložení a nivelace betonové směsi;
- aplikace minerálního vsypu a jeho finalizace;
- ošetření povrchu obvykle postřikem, který omezuje odpar záměsové vody.
Často by bylo vhodné zejména s ohledem na klimatické podmínky zahrnout do nabídky ošetřování podlahy vlhčenou geotextilií nebo PE folií.
Největšími riziky pro zhotovitele jsou:
- nevhodná betonová směs s tendencí k segregaci maltové fáze nebo záměsové vody;
- nevhodně zvolené malé zrno hrubých frakcí kameniva;
- příliš vysoký obsah vzduchu v betonové směsi (nad 2 až 2,5 %);
- nevhodné podmínky z hlediska proudění vzduchu v místě realizace;
- rychlý náběh tuhnutí betonové směsi zejména při vnějších teplotách nad +30 °C;
- únava pracovníků při větší velikosti záběrů;
- pozdní nebo málo intensivní ošetřování povrchu;
- pozdní řezání smršťovacích spár u řezaných podlah;
- příliš brzké zatížení podlahy jakýmkoliv provozem;
- zakrytí zrající podlahy zejména během prvních sedmi dnů jakýmkoliv materiálem (palety, trubní rozvody vzduchotechniky apod.); toto zakrytí vytváří na zrající podlaze prakticky neodstranitelné otisky v důsledku různých podmínek odparu vlhkosti, a tedy zrání povrchu;
- příliš vysoká očekávání investora/provozovatele ohledně rovnoměrnosti vzhledu podlahy;
- snaha investora reklamovat i marginální odchylky obvykle s cílem snížit cenu dodávky.
Velmi rizikovým aspektem je pak modifikace skladby betonové směsi kromě standardní drátkové výztuže i polypropylénovými vlákny nebo jemnými prachovými barevnými pigmenty. Jak vlákna, tak tyto pigmenty zvyšují tixotropicitu/lepivost směsi, která pak má při finalizaci minerálního vsypu vyšší adhezi k povrchu ocelových lopatek, což může vést k usmýknutí povrchové vrstvy od již zrajícího podkladu.
Aby se minimalizovalo nedorozumění mezi účastníky výstavby, předepisuje novelizovaná ČSN 74 4505 v příloze A pro zhotovitele tyto požadavky:
Zhotovitel nosné vrstvy průmyslové podlahy převezme protokolárně písemně podklad (zemní pláň) a ověří, zda její rovinnost a únosnost odpovídá požadavkům projektové dokumentace, respektive technologického postupu zhotovení podlahy. Dále:
- zhotovitel potvrdí převzetí hutnicích protokolů a ověří, zda zjištěné hodnoty modulu deformace na tzv. druhém stupni odpovídají požadavkům statického výpočtu;
- zhotovitel zaznamená případné odchylky v kvalitě podkladu fotograficky;
- zhotovitel zaznamená, zda je kompletně provedena střecha a zda jsou uzavřeny veškeré otvory, umožňující komunikaci vzduchu s vnějším prostředím;
- zhotovitel zaznamená polohu trubních vedení v podlaze, případně jiných anomálií podkladu.
Kromě výše uvedených parametrů, uvedených v přebíracím protokolu podkladu je vhodné, aby zhotovitel předložil investorovi, resp. vyššímu zhotoviteli vlastní kontrolní a zkušební plán, zahrnující veškeré kontrolované položky související s realizací podlahy, jako např.
- kontrola polohy a profilu prutů výztuže;
- počáteční kontrola dávkování drátkové výztuže;
- kontrola konzistence a kvality dodávané betonové směsi;
- počáteční kontrola obsahu vzduchu v dodávané betonové směsi in situ;
- kontrola provedení distancí kolem sloupů a stěn;
- kontrola provedení a nivelety dilatačních a pracovních spár (kovových profilů);
- kontrola napojení na obvodové konstrukce;
- kontrola aplikace a dávkování minerálního vsypu;
- způsob ošetřování podlahy po dokončení, odsouhlasený písemně projektantem nebo vyšším zhotovitelem.
Během realizace zajistí zhotovitel minimálně:
- záznam průběhu teploty a relativní vlhkosti vzduchu v prostorách, kde je podlaha ukládána (doporučuje se instalace tzv. dataloggeru vlhkosti a teploty);
- vedení stavebního deníku;
- informace o objemu uloženého materiálu v jednotlivých dnech;
- informace o typu a poloze pracovních spár;
- průběžnou kontrolu konzistence ukládané betonové směsi;
- odběr a zkoušky kontrolních krychlí o hraně 150 mm (četnost těles viz ČSN EN 206 +A2);
- objem vzduchu v betonové směsi po jejím vyložení z autodomíchávače, resp. čerpadla na počátku betonáže;
- parametry uvedené v odstavci 6.2.4 ČSN 74 4505 týkající se rozmísení vláken/drátků v betonu.
Kontrolu objemu vzduchu v betonové směsi po jejím vyložení na místo podlahy, tj. na konci dopravní cesty. Zkoušku je třeba provést první den betonáže u prvního mixu, a to ve třech okamžicích: začátek, střed a konec vyprazdňování. Později je třeba zkoušky provádět, pokud výsledky některého ze vzorků ukázaly zvýšené množství vzduchu ve směsi, a to, pokud existují pochybnosti.
Kontrolní zkoušky množství drátků v betonu. Minimálně je třeba zkoušky provést v první den betonáže u prvního nebo druhého autodomíchávače, a to opět ve třech okamžících: začátek, střed a konec vyprazdňování. Později je třeba zkoušky provádět, pokud výsledky některého ze vzorků ukázaly snížené množství vláken ve směsi, a to, dokud existují pochybnosti.
Po dokončení podlahy zhotovitel nosné vrstvy předá vyššímu zhotoviteli nebo investorovi tyto podklady:
- dodací listy betonové směsi nebo jejich kopie;
- výsledky kontrolních zkoušek kontrolních krychlí ve stáří 28 dnů, provedených na zhotoviteli nezávislým subjektem;
- průkaz tahové pevnosti povrchových vrstev (soudržnosti minerálního vsypu s podkladem) tzv. odtrhovými zkouškami, provedenými na zhotoviteli nezávislým subjektem minimálně 3 ks na každý den betonáže;
- ověření místní rovinnosti postupem podle článku 7.4 ČSN 74 4505, provedeného na zhotoviteli nezávislým subjektem;
Součástí předávacího protokolu dále je:
- soupis případných imperfekcí a popis jejich odstranění;
- informace o skutečné skladbě podlahy;
- informace o materiálu výplně řezaných smršťovacích spár, pokud jsou provedeny a návod na údržbu této výplně;
- typ a parametry použitých materiálů včetně výztuže;
- návod na údržbu podlahy;
- provozní omezení, která zabrání poškození podlahy;
- záznamy z výše uvedených kontrol a měření;
- informace o způsobu a délce ošetřování podlahy.
Předání podlahy by mělo prokázat tyto kvalitové parametry, které rozhodují o funkčnosti podlahy zejména z hlediska čtyř základních parametrů:
- únosnost – třída betonu, množství drátků v betonové směsi, tloušťka podlahové desky;
- mechanická odolnost povrchu / trvanlivost:
- doprava;
- soudržnost minerálního vsypu s podkladem;
- absence dutých ozvuků;
- tloušťka vsypu, odpovídající jeho deklarované dávce;
- absence krakeláže nad 0,1 mm;
- absence smršťovacích trhlin v délce nad 0,5 plošné výměry;
- parametry obrusu, pokud je to vyžadováno;
- rovinnost – odchylky místní rovinnosti podle ČSN 74 4505 nebo DIN 18 202;
- vzhled odpovídající formulaci v článku 6.3.3 ČSN 74 4505 „Nejednotnost barevného odstínu povrchu je přirozenou vlastností minerálních vsypů a není pokládána za vadu díla“.
Při prokazování parametrů rovinnosti jsou podstatné smluvní dohody mezi objednatelem a zhotovitelem. Obvykle (např. v britské TR 34) se rovinnost hodnotí splněním normových požadavků ve stáří 28 dnů. Za pozdější odchylky zhotovitel podle této směrnice neodpovídá.
Jako u každého rukodělného díla, realizovaného v pracovním prostředí nedokončené stavby, často v problematických klimatických podmínkách dochází ke kvalitovým odchylkám, jejichž posuzování, zejména pokud se týká vzhledu, je často velmi obtížné a subjektivní.
Jedná se zejména o tyto často reklamované defekty:

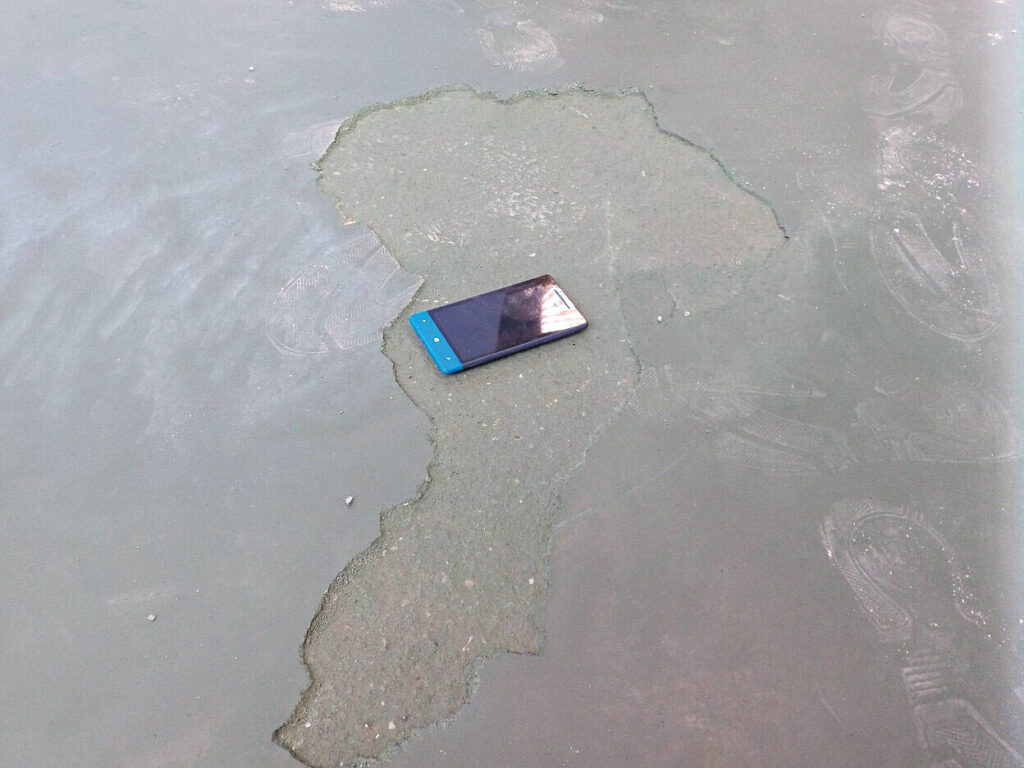

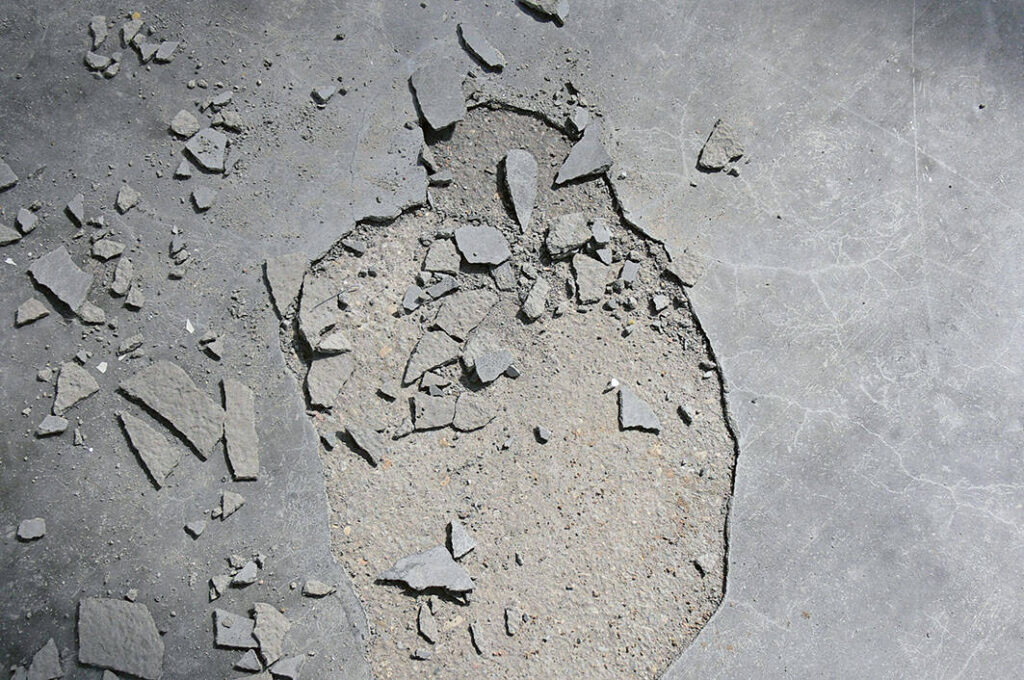

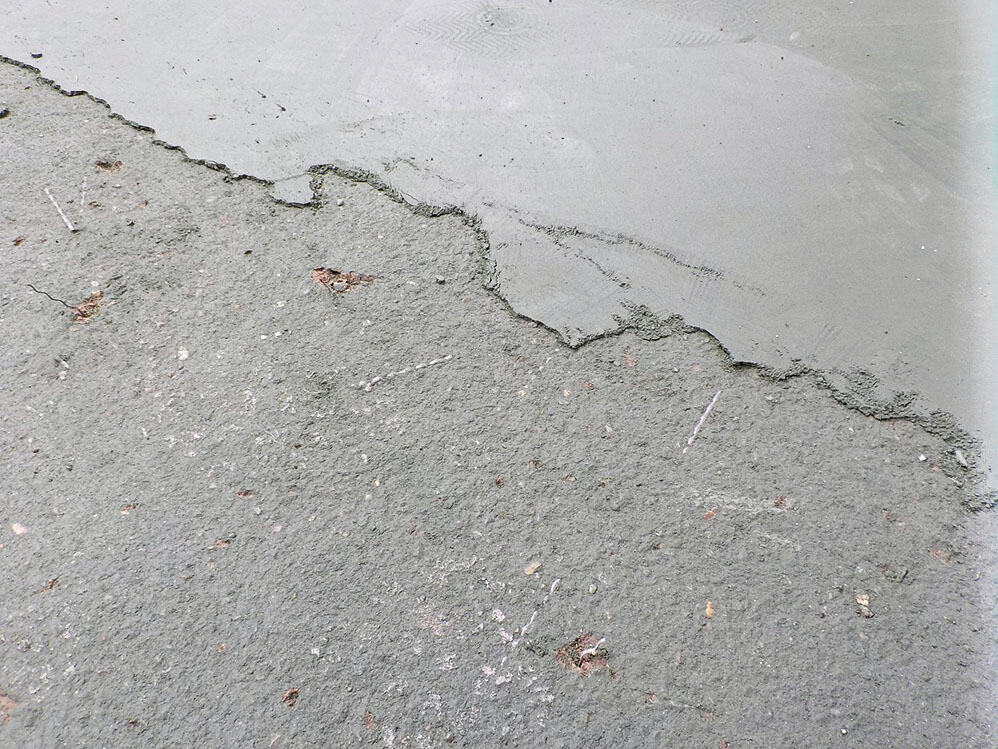

- delaminace minerálního vsypu (obvykle lokální),

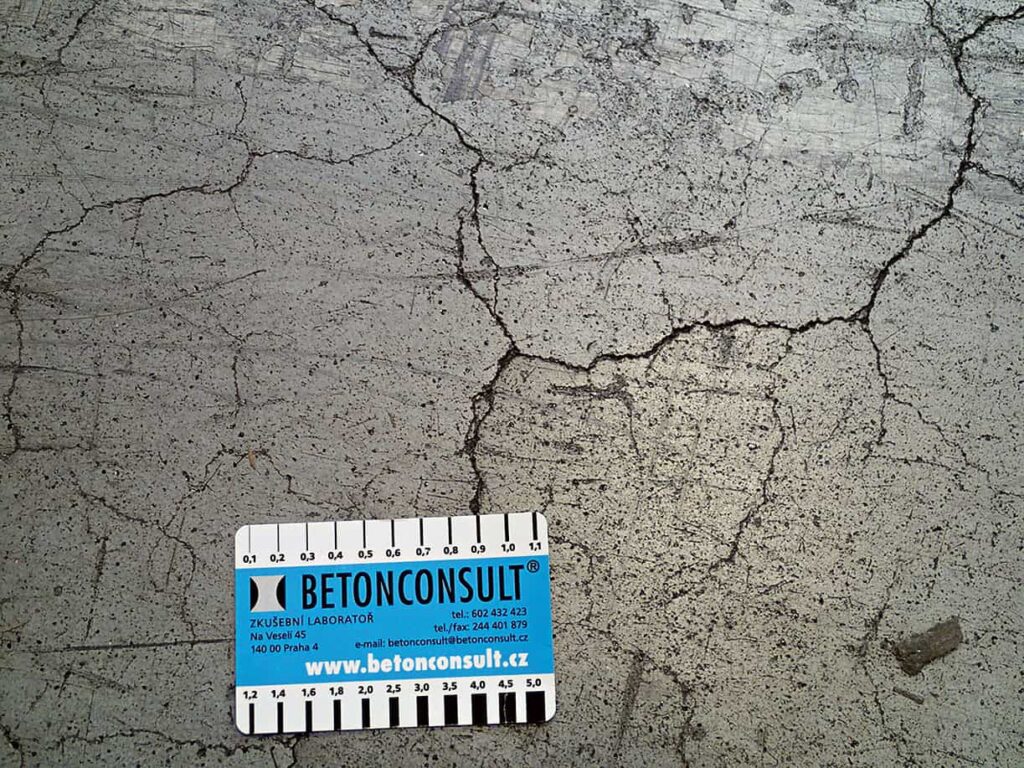

- síť trhlin/krakeláž s šířkou trhlin nad 0,1 mm,

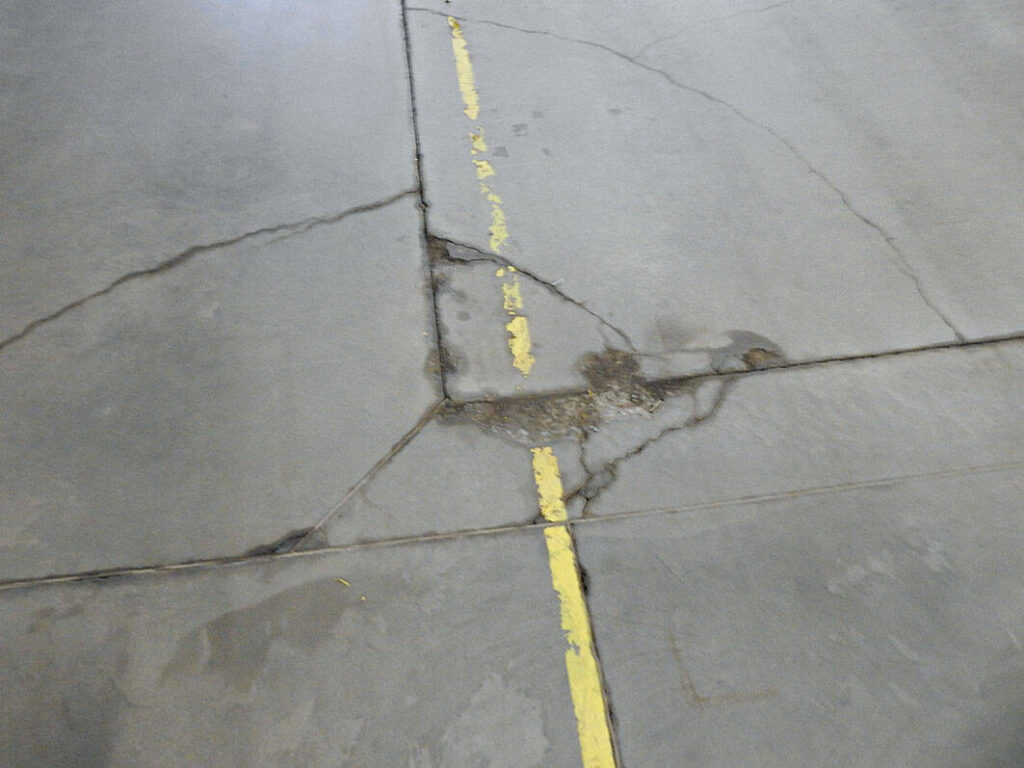

- smršťovací trhliny většího rozsahu,
- vyšší odchylky místní rovinnosti,
- vyšší obrus povrchu,

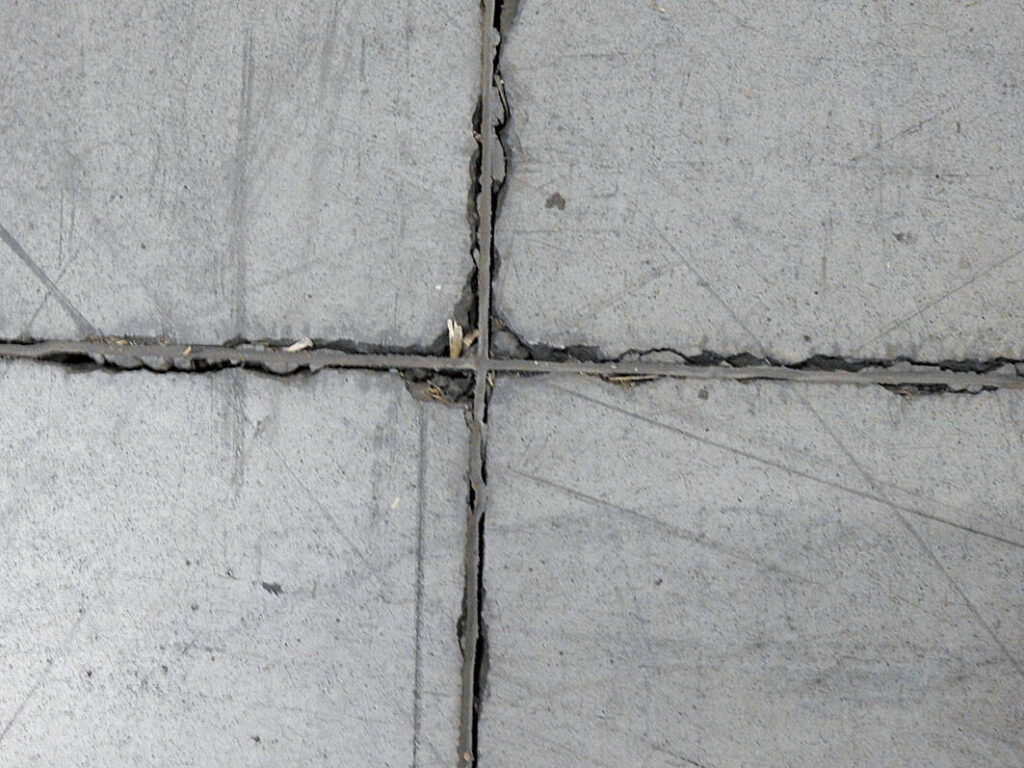

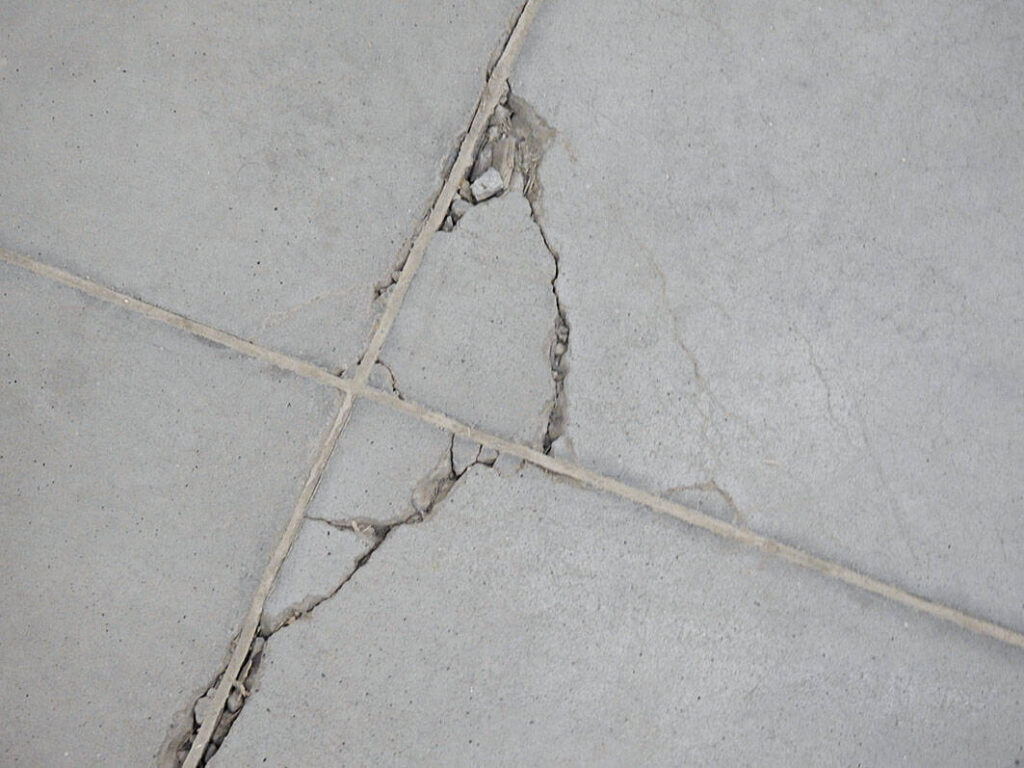

- olámané hrany řezaných smršťovacích spár,
- příliš rozestouplé smršťovací spáry,

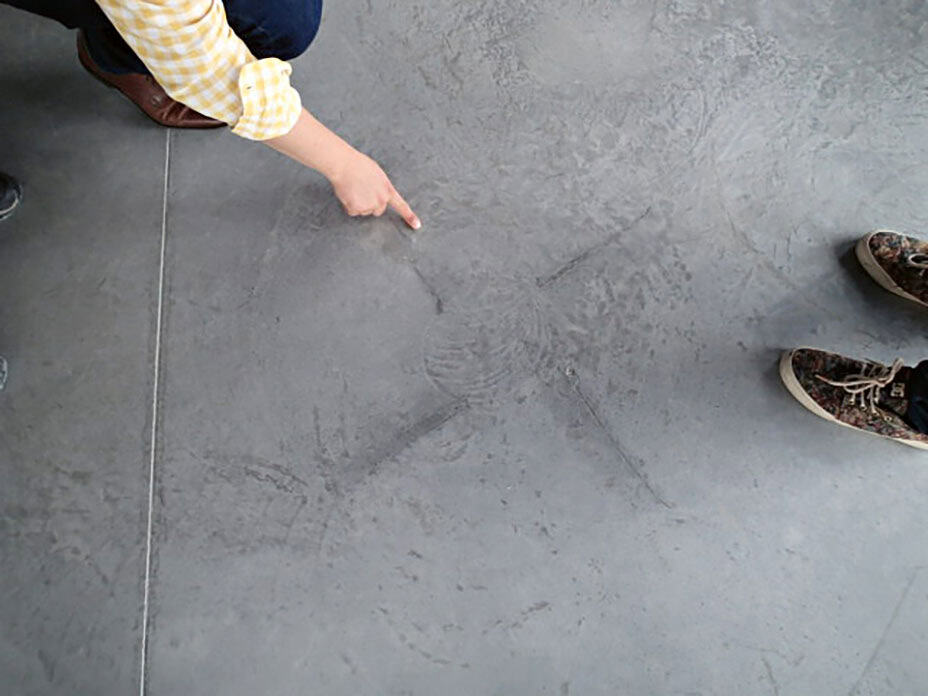

- vzhledové odchylky – rovnoměrnost struktury,
- menší tloušťka podlahové desky,
- nižší obsah drátků,
- uvolněné nebo deformované kovové dilatace.

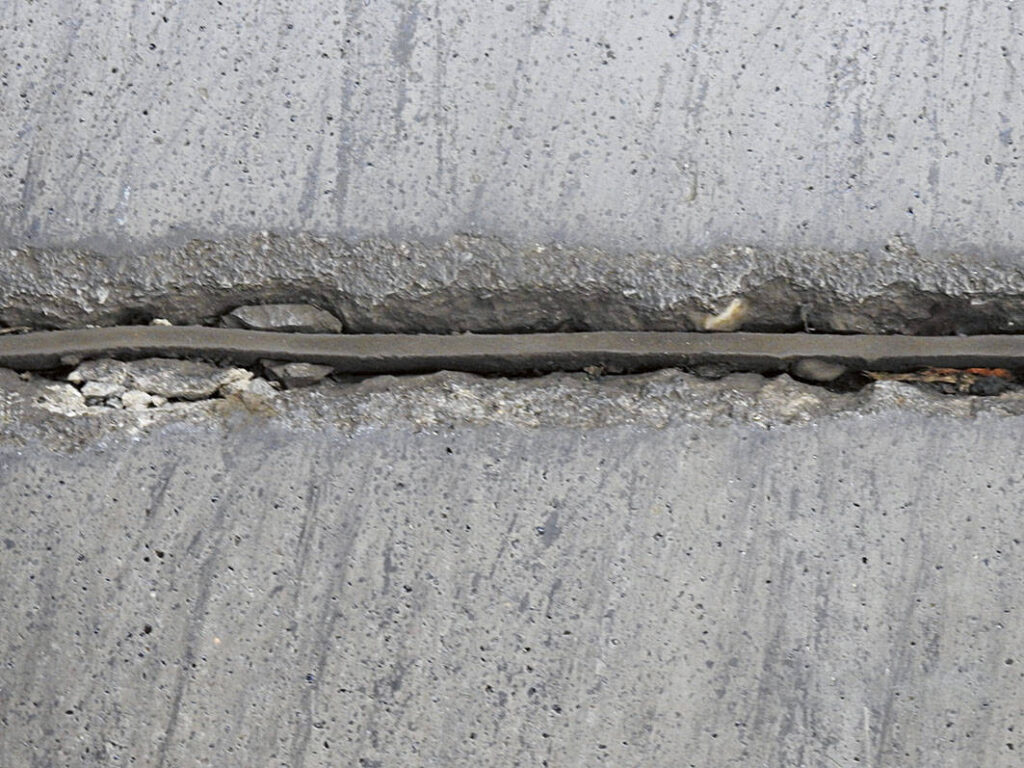

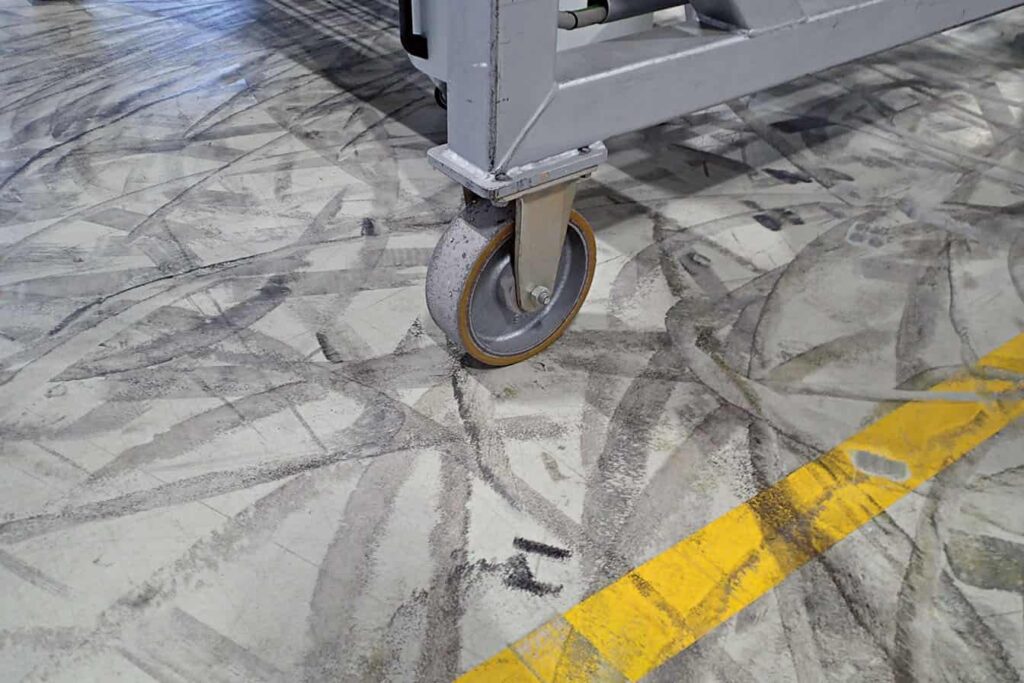

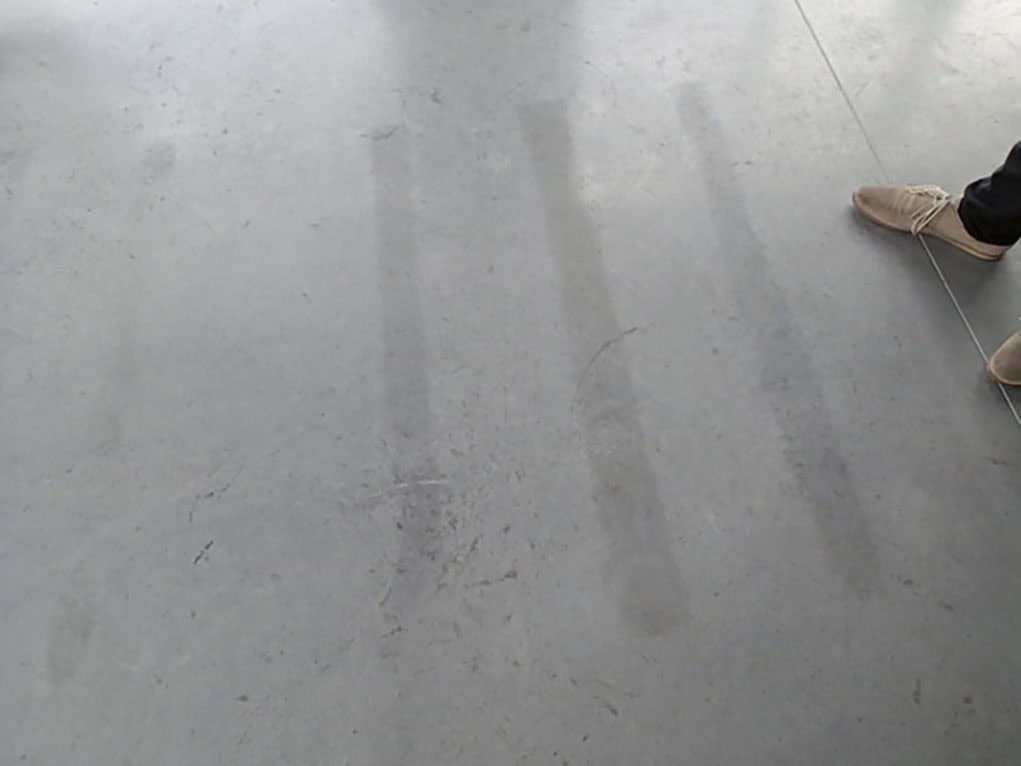

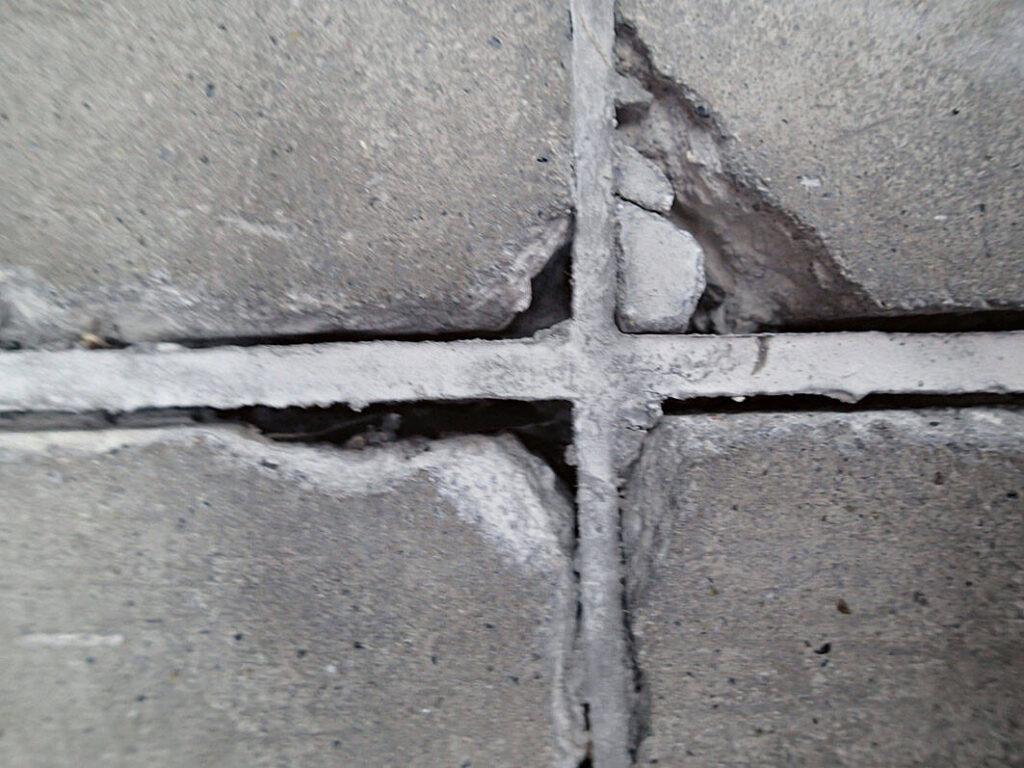

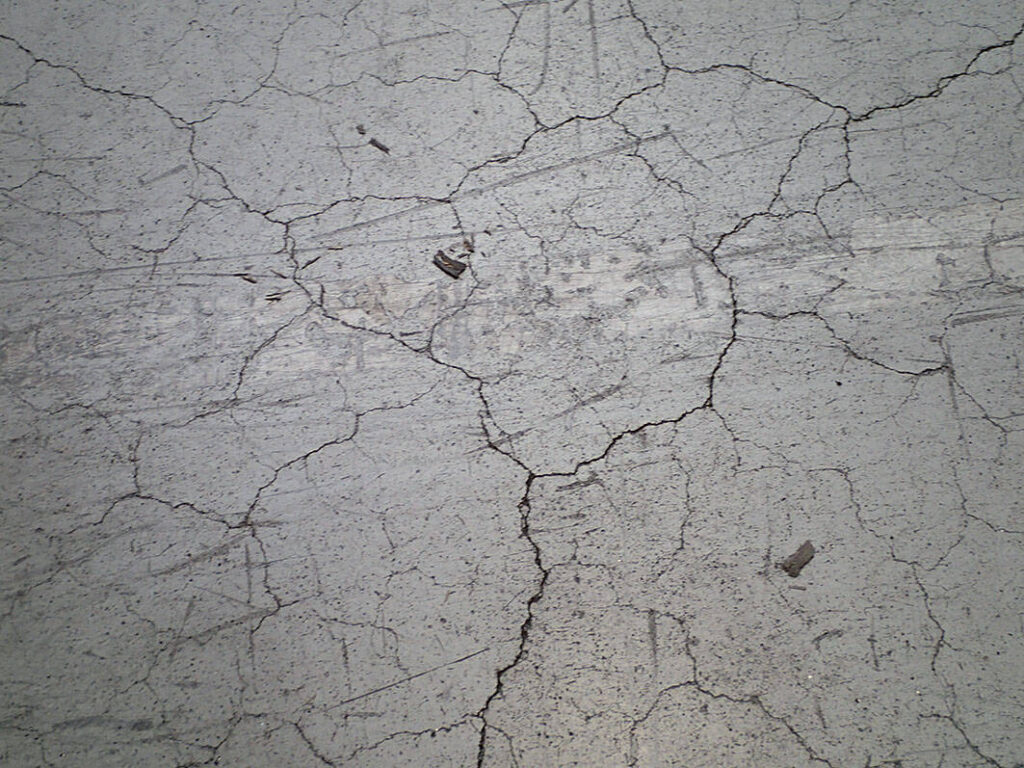

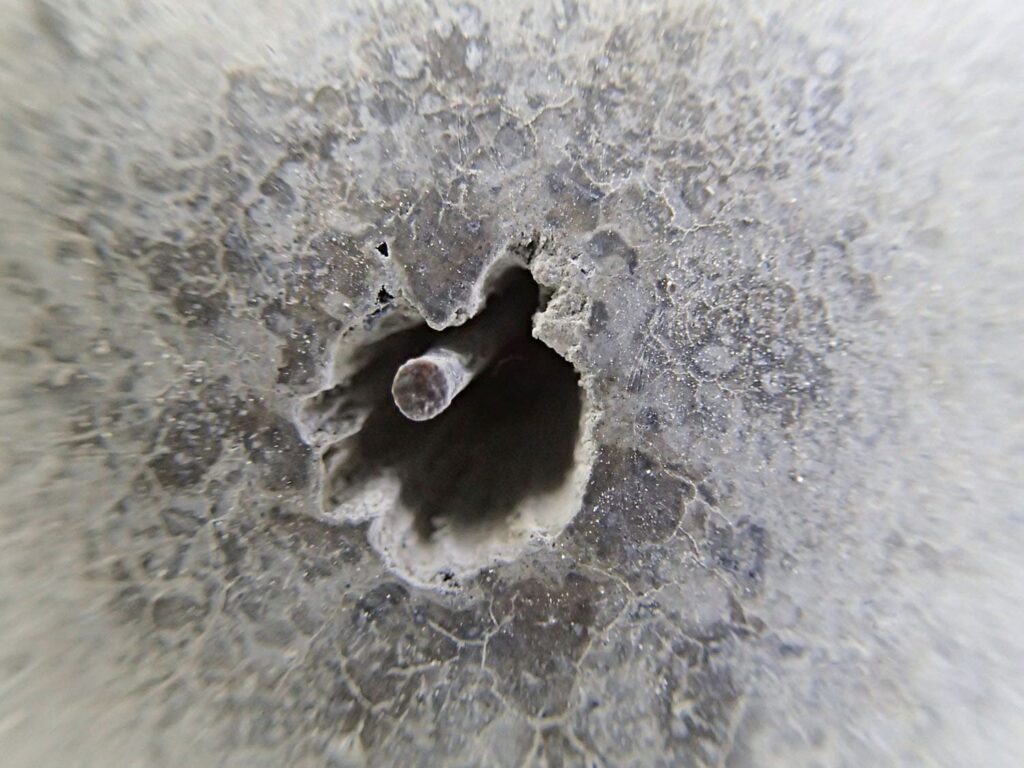

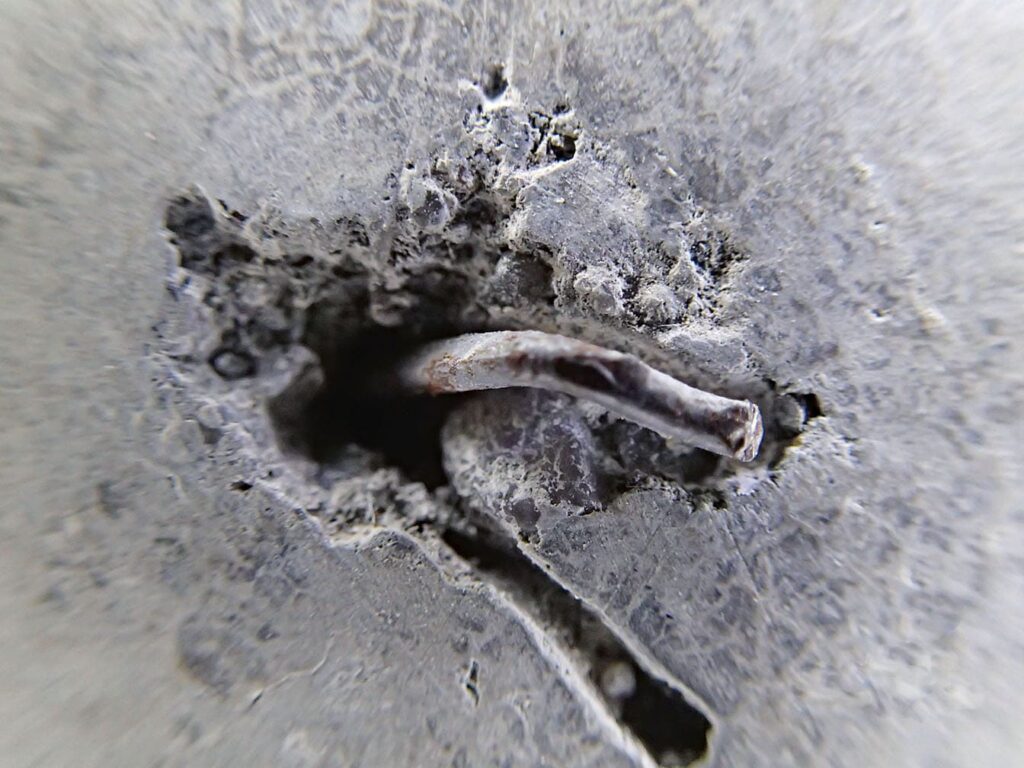

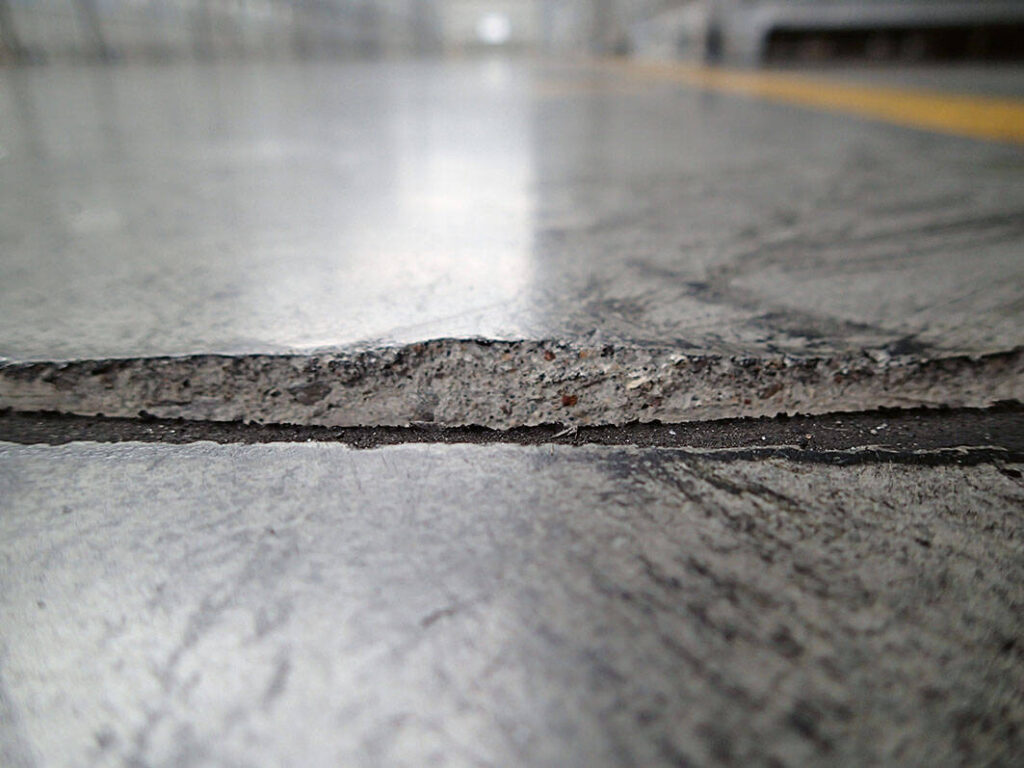

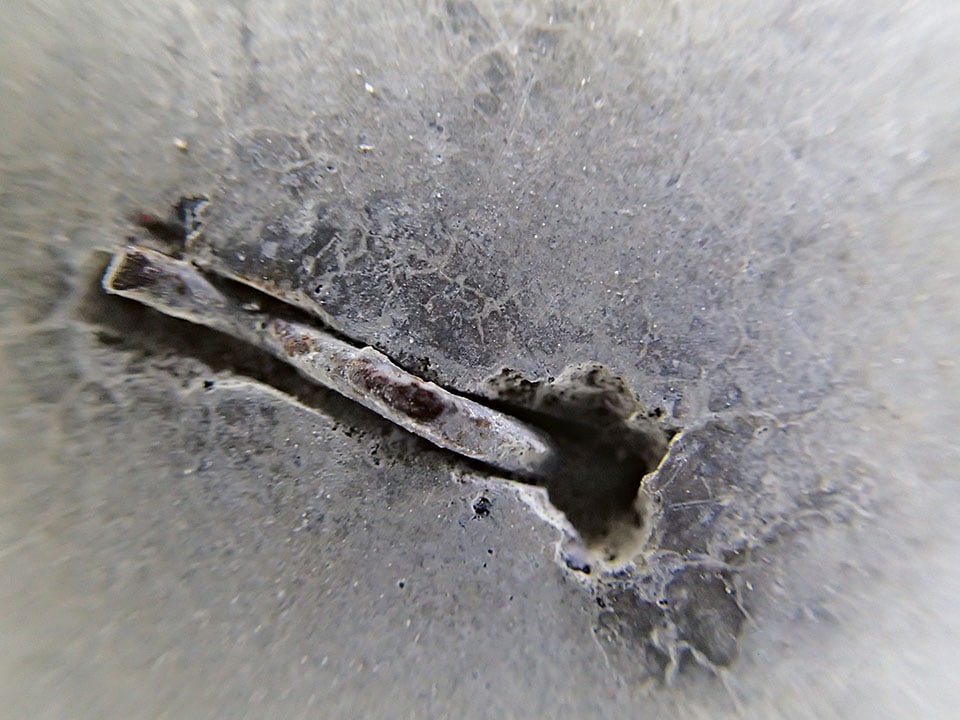

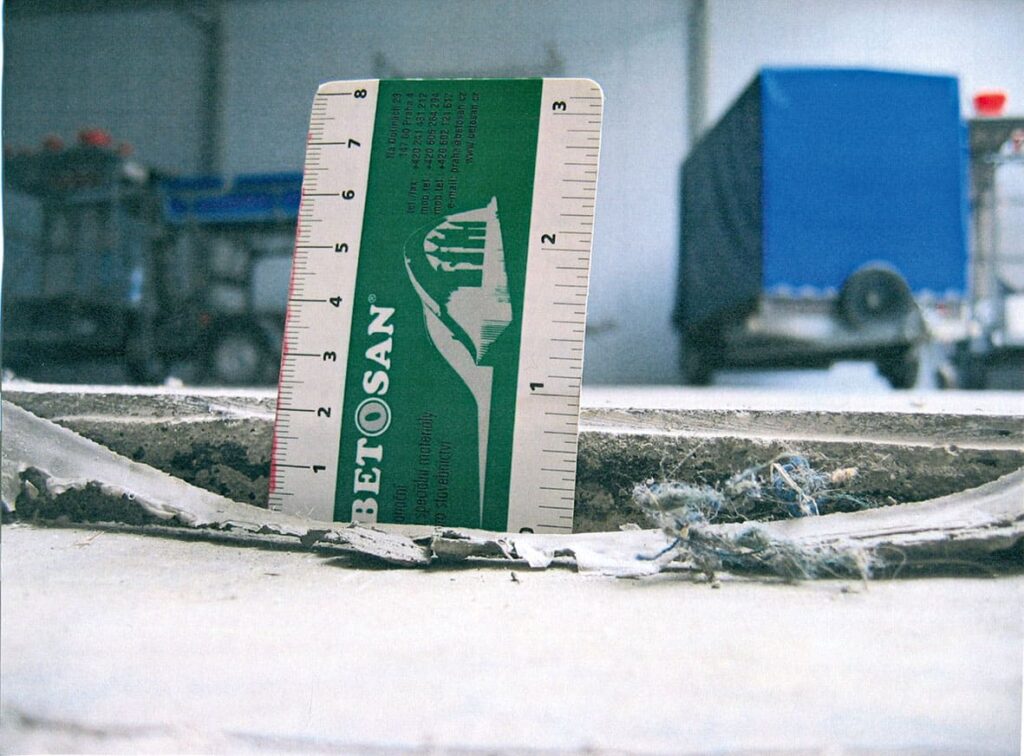

Některé z těchto defektů jsou ilustrovány přiloženými fotografiemi. Sanace těchto defektů a požadavky na běžnou údržbu průmyslových podlah budou popsány v dalším pokračování článku.
PAVEL DOHNÁLEK, JIŘÍ DOHNÁLEK
Ing. Pavel Dohnálek, Ph.D. ( 1980)*
Vystudoval magisterské studium na Massachusetts Institute of Technology, obor materiálové inženýrství, od roku 2005 je technickým ředitelem Betosan, s. r. o., a od roku 2025 působí v konzultační firmě Expertbeton, s. r. o. (www.expertbeton.cz). Zabývá se diagnostikou a návrhem sanací betonových konstrukcí.
Doc. Ing. Jiří Dohnálek, CSc. ( 1948)*
Pracoval od roku 1972 do roku 2009 v Kloknerově ústavu ČVUT a v současnosti působí v konzultační společnosti Expertbeton, s. r. o. (www.expertbeton.cz), která se zaměřuje na vady a poruchy staveb. Je autorizovaným inženýrem a soudním znalcem v oboru zděných, betonových a železobetonových konstrukcí.
