Dvojdům v pražské Krči byl řešen jako energeticky téměř nulová stavba s recyklací dešťové vody, využitím tepelných čerpadel a nuceného větrání. Pozemek je převýšen o více než 10 m, objekt s terasami proto kopíruje terén. Do ulice je jednopodlažní se šikmou střechou; reaguje tak na sousední rodinné domy; dolů ze svahu se postupně rozrůstá. Cílem autora bylo vytvořit ve všech podlažích bydlení v zeleni.

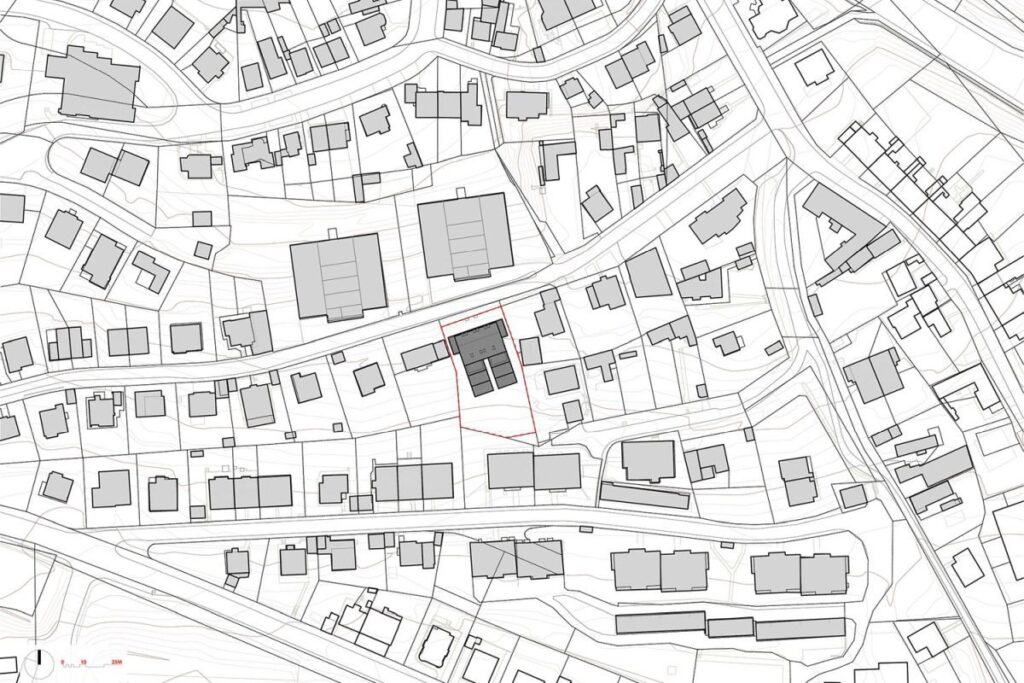

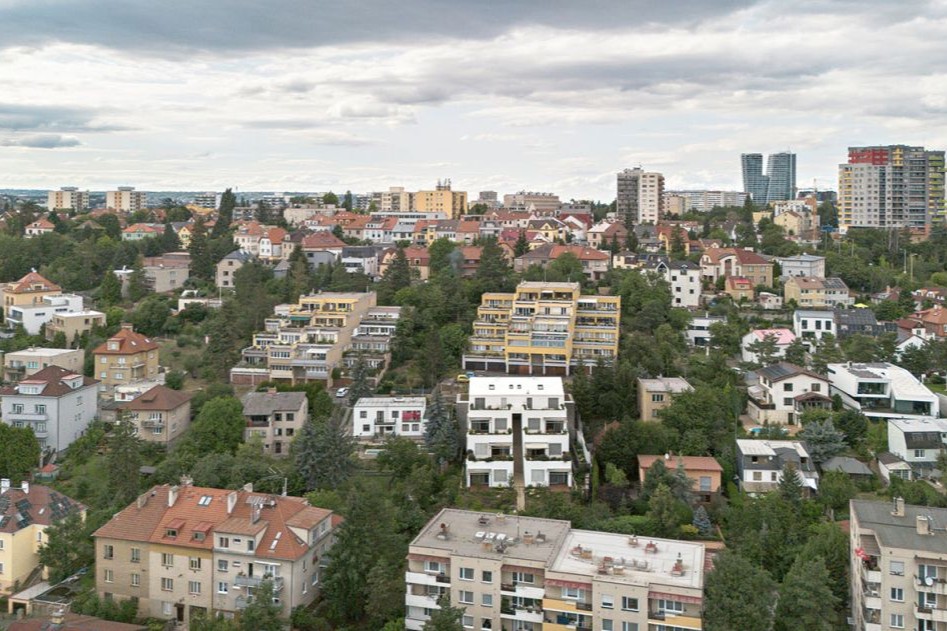

Prudké svahy u Jižní spojky byly ještě před sto lety osázeny vinicemi, které patřily k vesnici Dolní Krč a zemědělským usedlostem. V první polovině 20. století tu vznikly pozemky pro výstavbu rodinných domů a vil, postupem času se v nové čtvrti objevila zástavba velmi rozmanitá. Typické tu jsou dvojice parcel ve svahu – horní přístupná ze severu, spodní z jihu. Druhá polovina 20. století do území vnesla stavby celé řady typů – asi nezajímavější je dvojice brutalistních terasových domů z přelomu 60. a 70. let , které reagují na stoupající terén. Přes ulici sousedí s pozemkem dvojdomu, naopak k jižní straně zahrady přiléhá soubor bytových domů ze 70. a 80. let. I tento architektonický kontext se autoři návrhu snažili reflektovat.
„Stavební pozemek je poměrně velký, obrácený k jihu, s výhledem na protější zalesněný svah. Od jižního přístupu je ale odříznutý, přitom jeho převýšení činí více než deset metrů. Novostavba nahradila starší, mnohokrát přestavěný rodinný dům v horní části zahrady, který po úpravách nivelety ulice ztratil úrovňový přístup – chodník se ocitl o více než 1,5 m níže a vjezd tím zanikl. Proto byla součástí realizace i úprava chodníků tak, aby navazovaly na vozovku a okolní zástavbu,“ uvádí architekt Martin Čeněk.

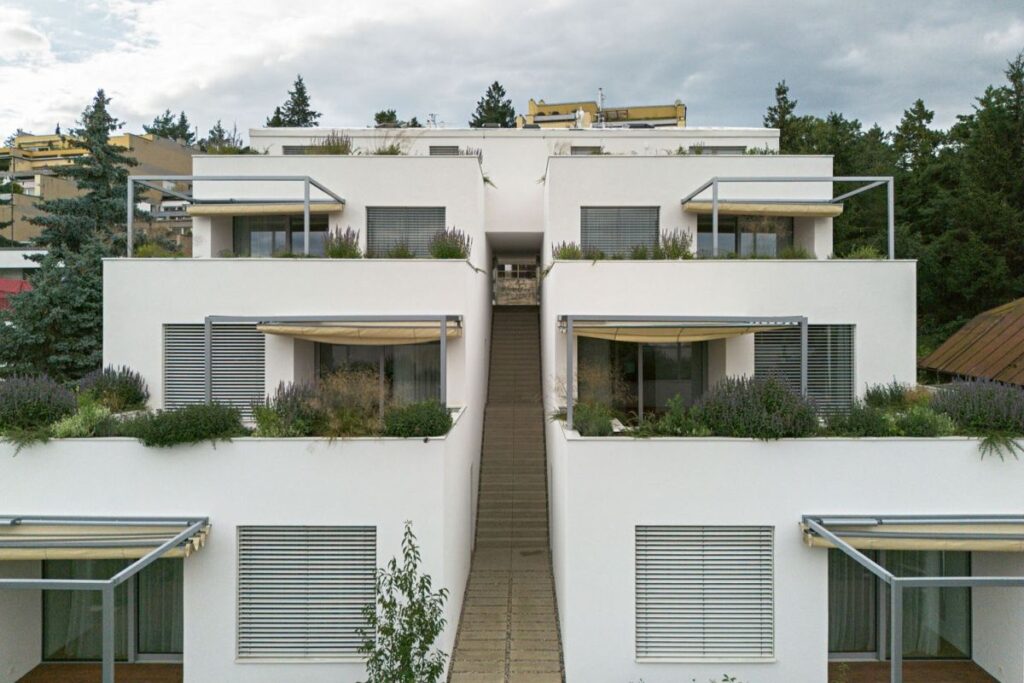

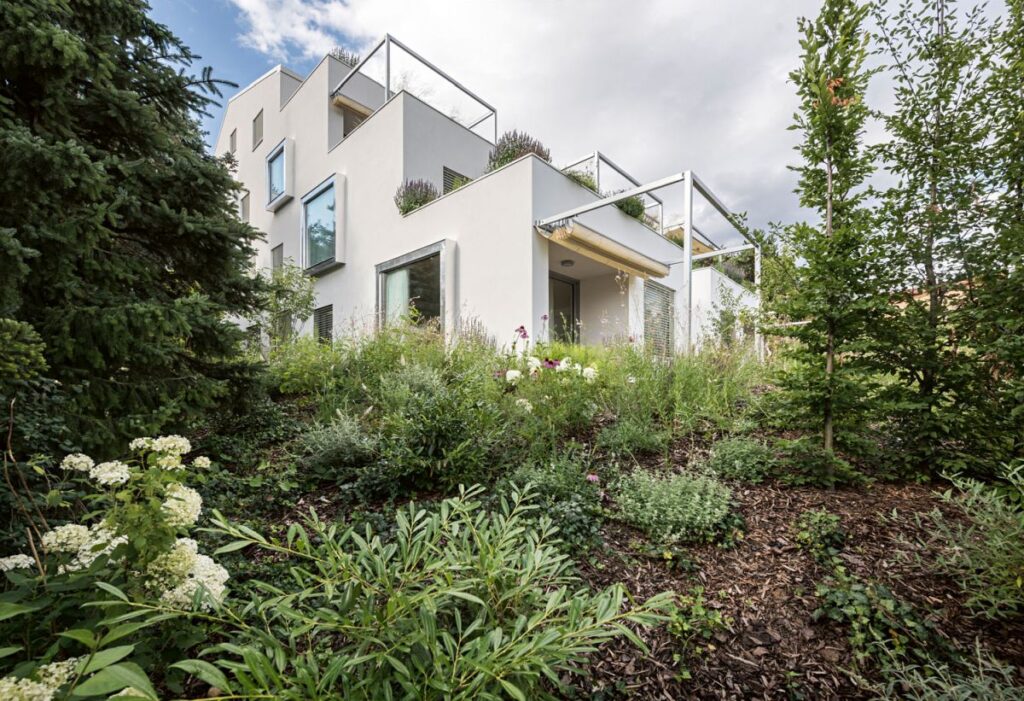

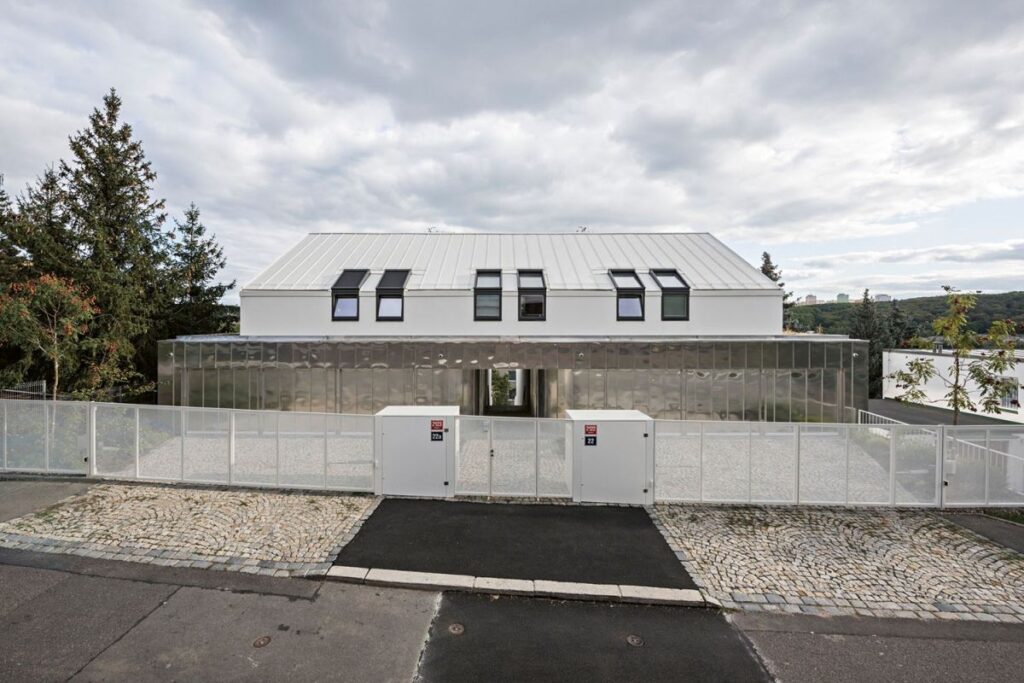

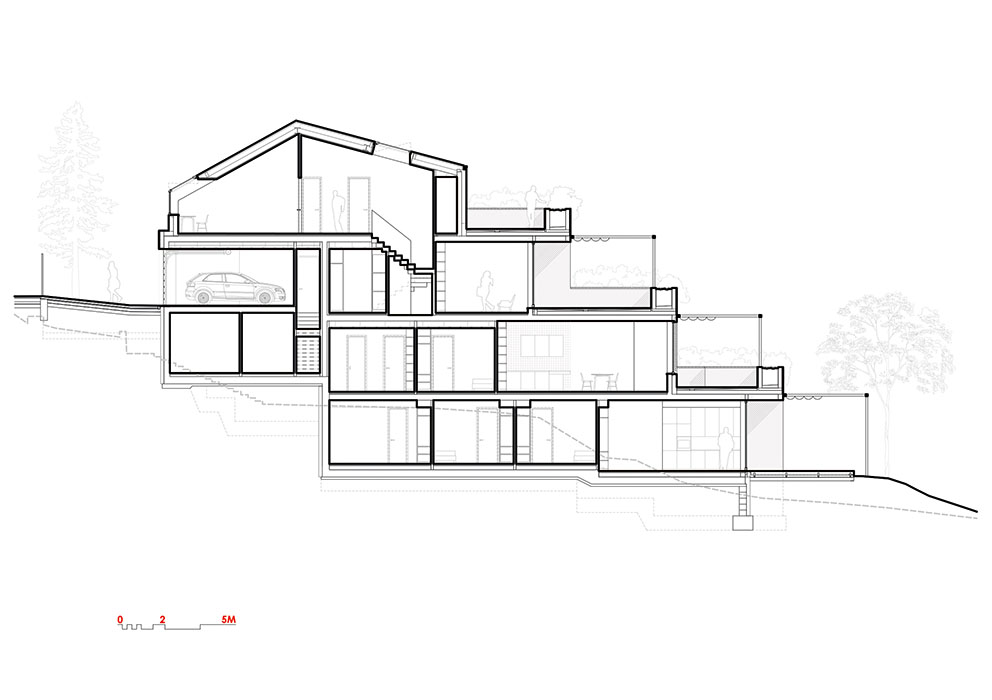

„Stavbu jsme řešili jako ustupující bílý blok, který kopíruje terén. Na bočních fasádách jsou komponovány různé typy čtvercových oken, na úrovni ulice bílý monolit protíná horizontální objem garáží opláštěný hliníkovým falcovaným plechem. Do ulice je tedy stavba jednopodlažní se šikmou střechou; reaguje tak na sousední rodinné domy a danou stavební čáru i výšku. Dolů ze svahu se postupně rozrůstá a odkazuje na terasové bytové domy, které se nacházejí nad ním. Hlavním motivem tu pro nás byly stíněné terasy s vestavěnými truhlíky, které poskytují výhledy na horizont či do zahrady,“ dodává architekt.
Dispozice a interiéry

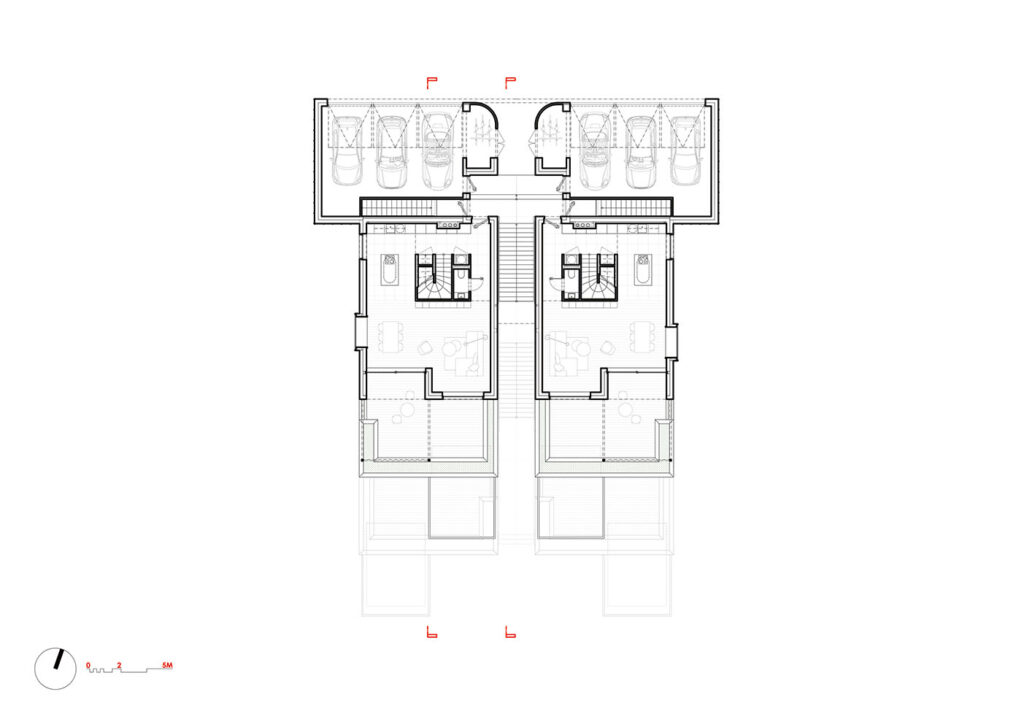

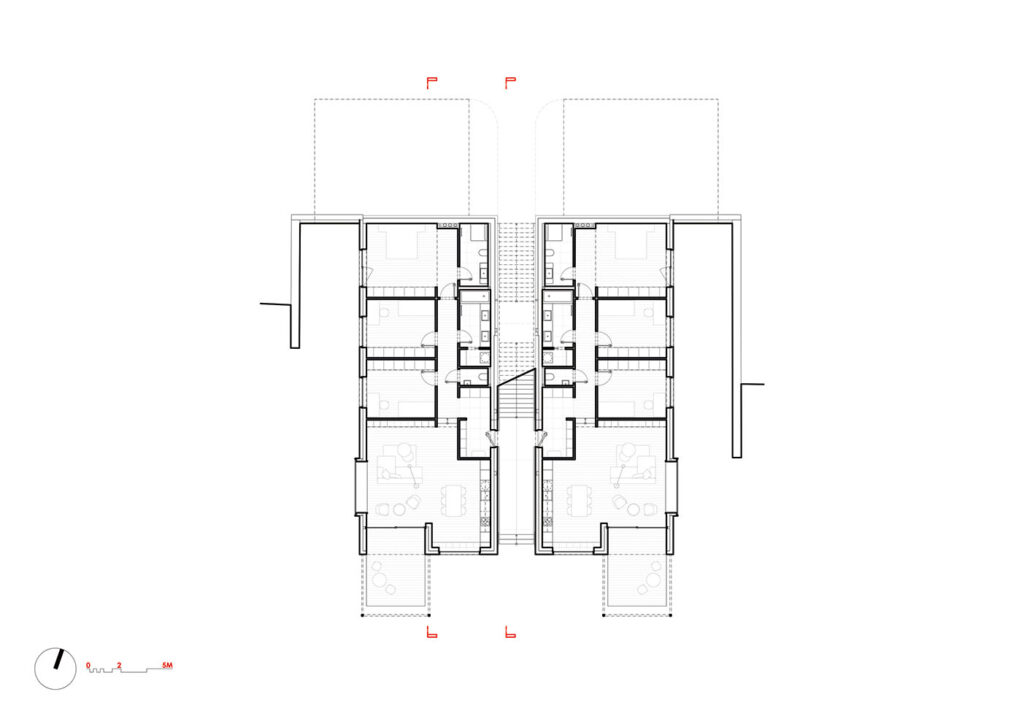

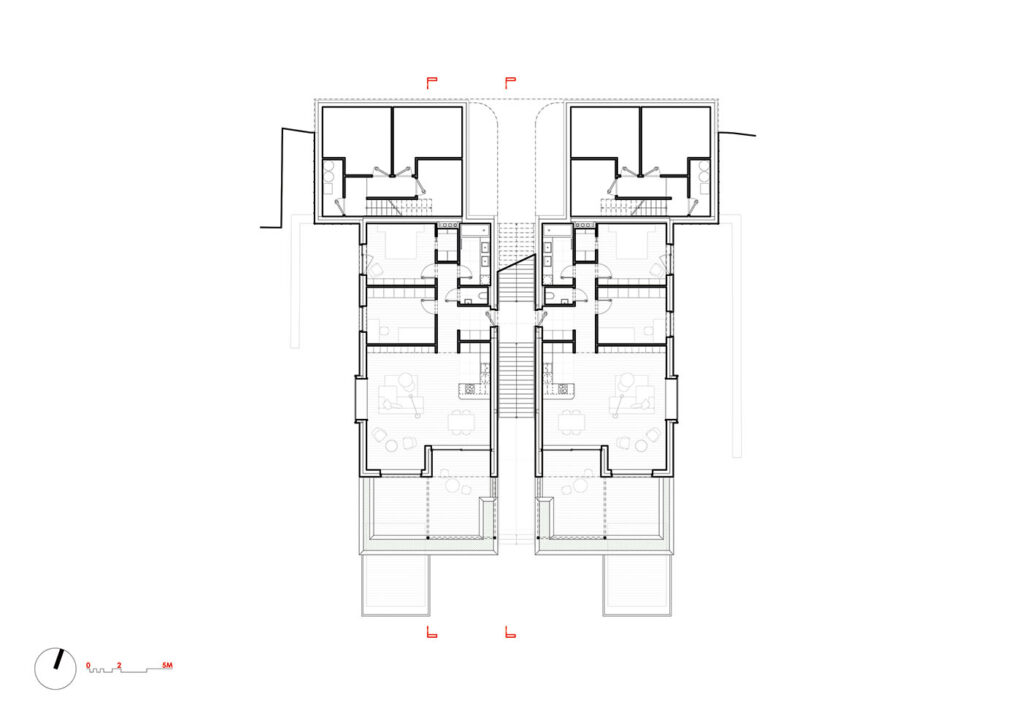

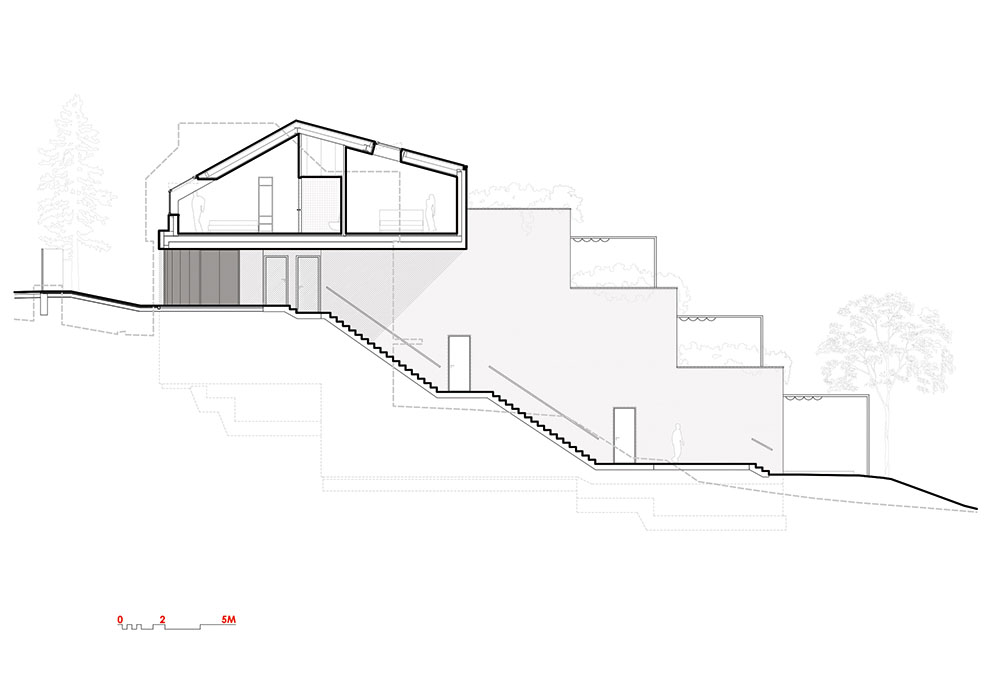

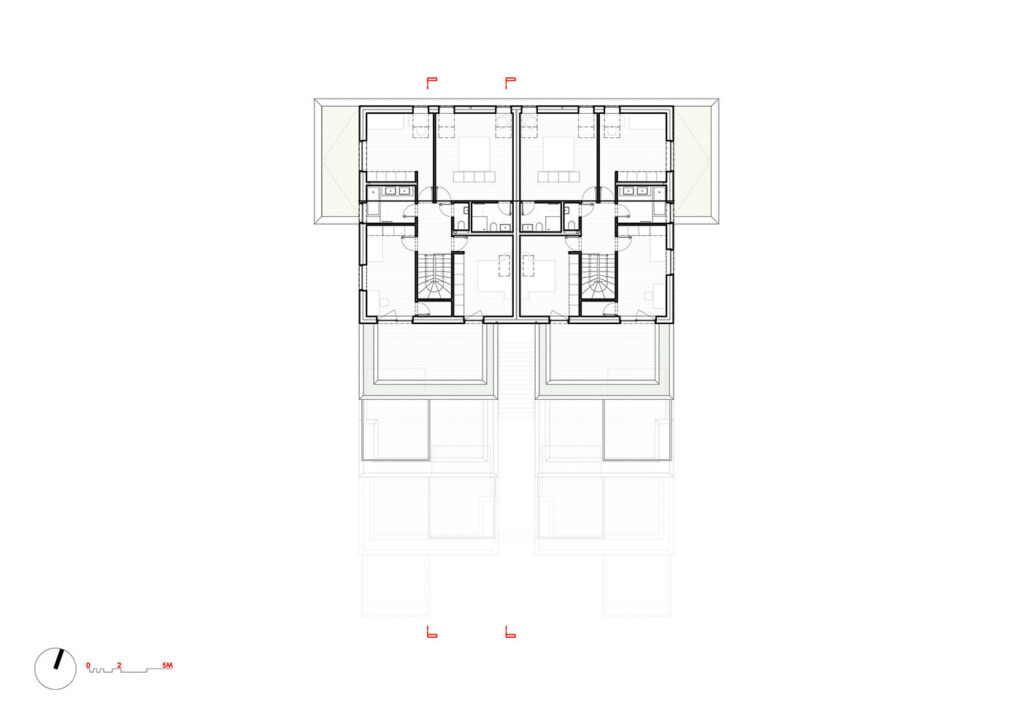

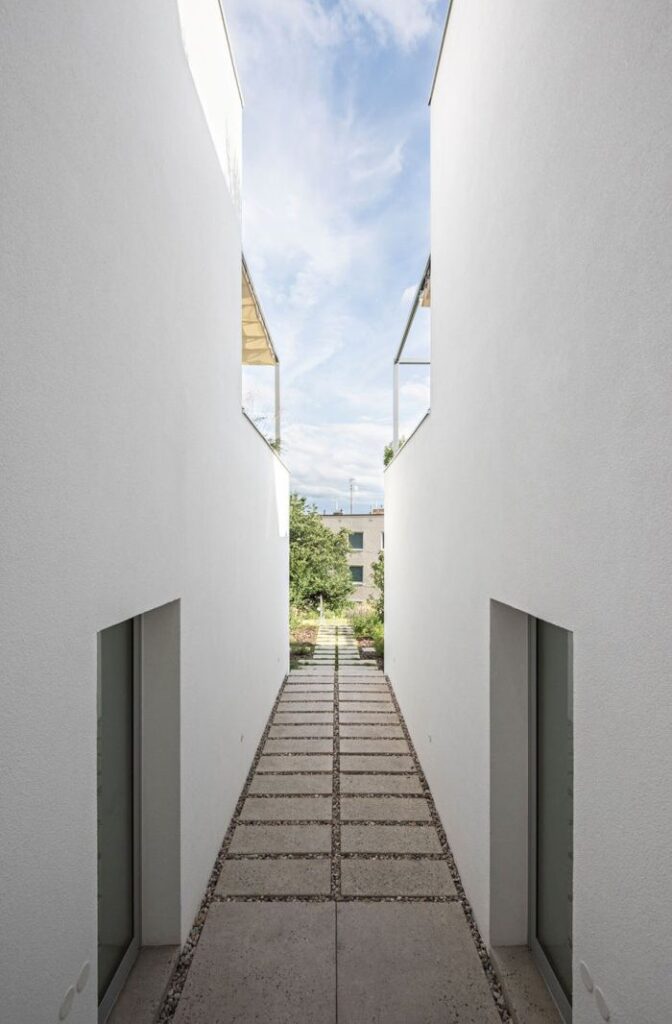

Vstupy do bytů jsou z vnějšího schodiště, které protíná dům v ose mezi oběma sekcemi, částečně ho překrývá podkroví. Tento výrazný řez hmotou stavby zároveň propojuje ulici a zahradu, která je o téměř 8 m níž. Řešení provozu se inspirovalo klasickými činžovními vilami: každý z dvojice zrcadlově řešených domů obsahuje tři byty (4 + kk, 3 + kk a mezonetové 5 + kk) se samostatnými vstupy a společné zázemí se sklepy, garáže a kolárny. Zahrada s ohništěm a vzrostlou zelení (původní i nově vysazenou) je společná.

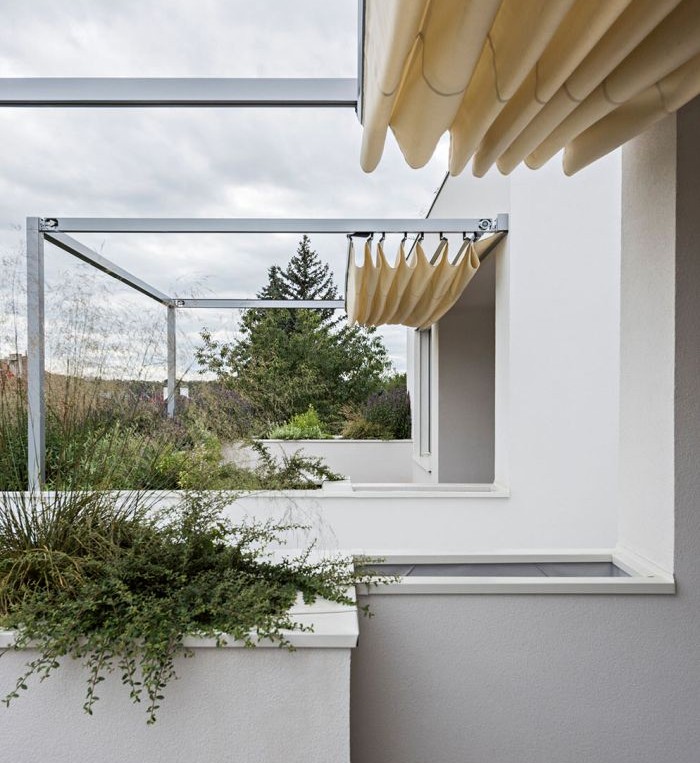

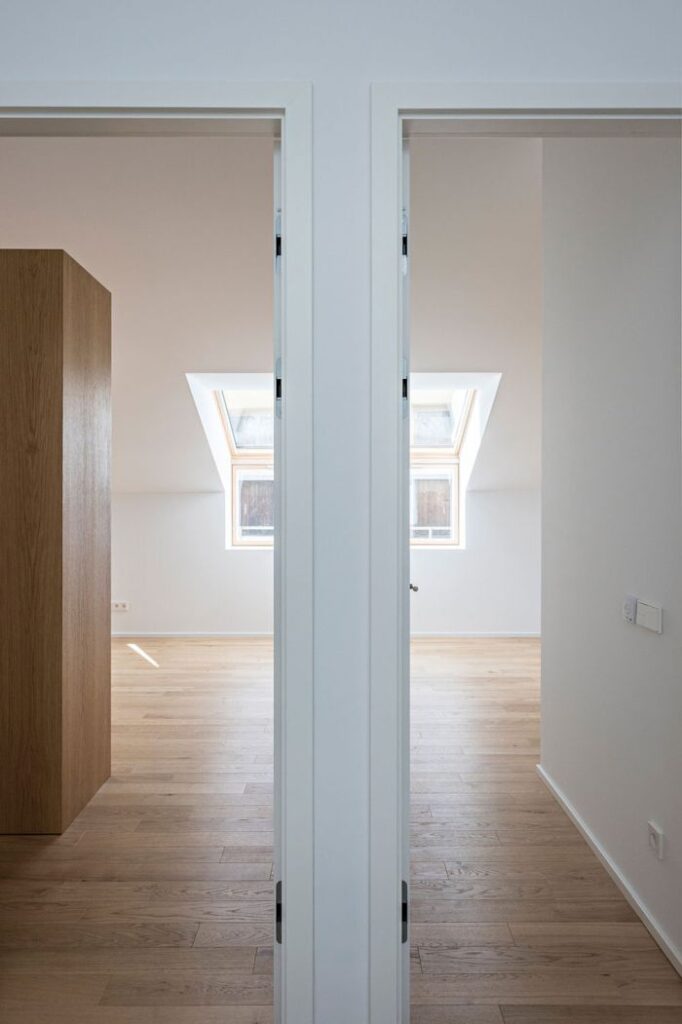

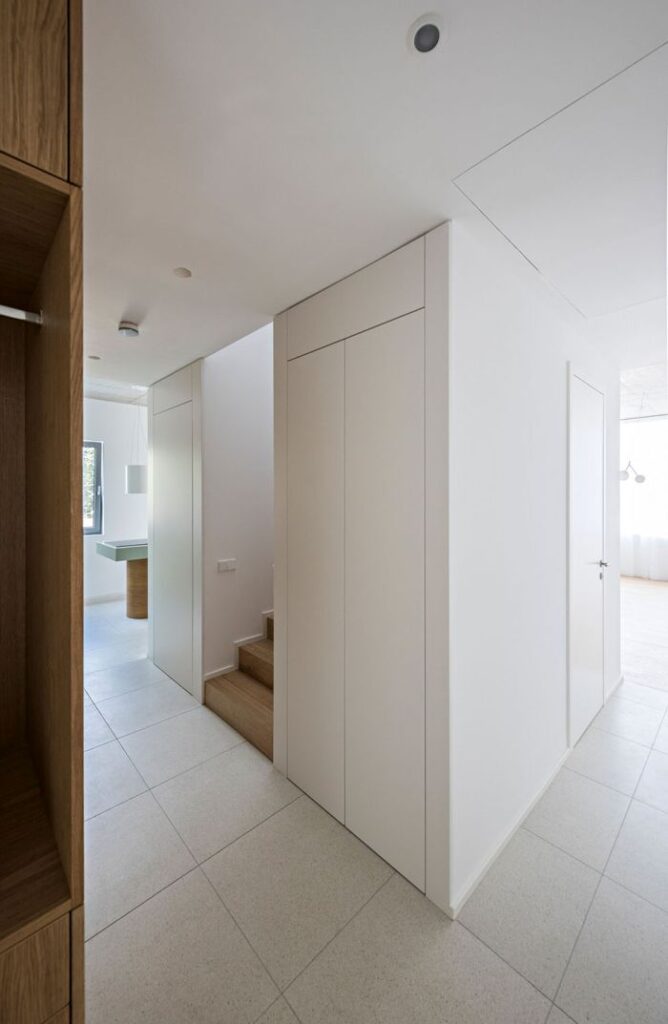

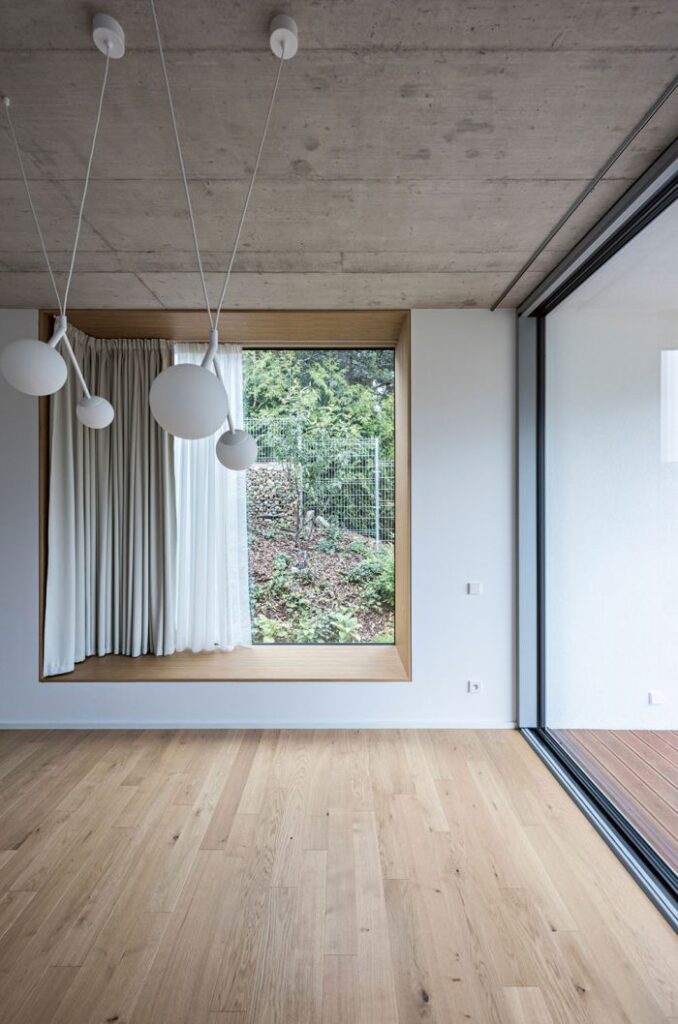

Exteriér stavby je monochromatický, proto autor vnesl do interiérů kontrast v podobě vestavěného nábytku – dubové dýhy ještě doplnil barevnými lakovanými plochami. Terasy stíní pergoly se žlutými baldachýny. Obývací pokoje všech bytů mají kromě přístupu na terasy a výhledu do zeleně také sedací bezrámová okna s hlubokým parapetem, která se zároveň výrazně projevují na fasádách. V obytných místnostech byl přiznán železobeton monolitických stropních desek.
Stavební řešení
Stavba je založena na výškově odskakované železobetonové desce tl. 300 mm uložené na podkladním betonu tl. 100 mm, v přední části byly ještě doplněny základové pasy z prostého betonu a tvárnic ztraceného bednění. Severní stěna suterénních podlaží o tl. 300 mm má funkci opěrné stěny proti svahu, doplňují ji samostatné opěrné stěny z tvárnic ztraceného bednění tl. 300 mm. Hydroizolace stavby je řešena prostřednictvím bílé vany.
Svislé nosné konstrukce se zdily převážně z vyztužených tvárnic ztraceného bednění tl. 200 mm a zmonolitnily. Nosné jsou pouze obvodové stěny každého z domů. V prostoru garáže stropní deska vynášejí obvodové stěny v kombinaci s pilíři, nad vjezdovými vraty je železobetonový průvlak o výšce 550 mm.

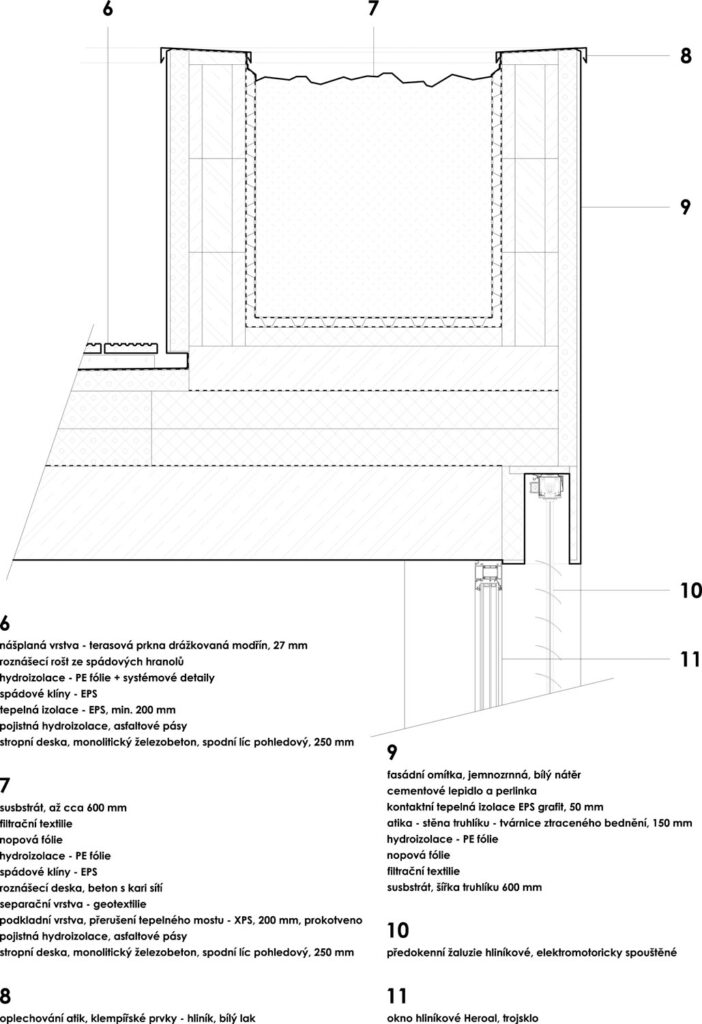

Stropní desky jsou monolitické železobetonové o tl. 250 mm, jejich spodní líc je pohledový. Stropy nad krytou částí teras tvoří monolitická deska tl. 200 mm s přerušením tepelného mostu. Krov sedlové střechy tvoří dřevěné krokve profilu 140/200 uložené na soustavě ocelových vaznic HEB 240 na rozpon 8,88 m.

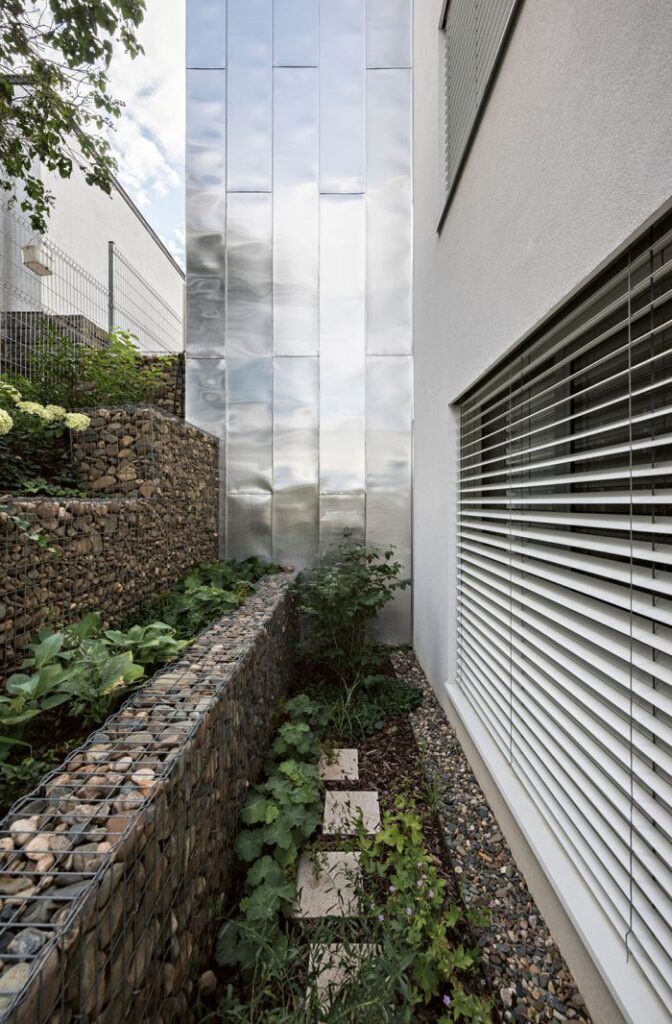

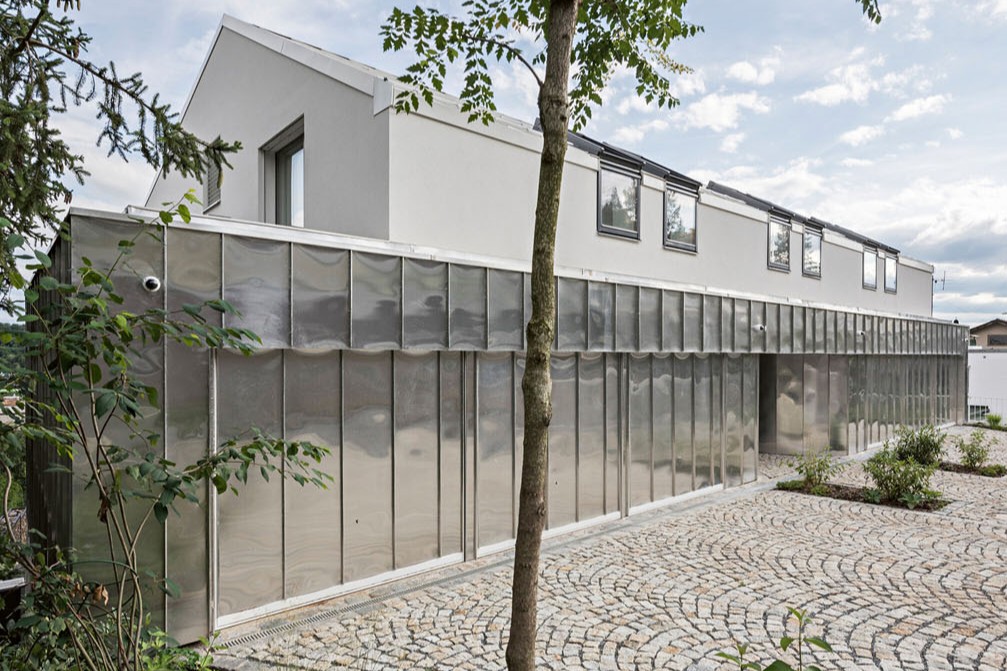

Obvodové stěny byly opatřeny kontaktním zateplením EPS grafit tl. 250 mm, střešní plášť sedlové střechy je izolován stříkaným PUR v celkové tloušťce 400 mm. Fasády jsou omítané, garáže opláštěné falcovaným hliníkem v přírodním provedení.
Sedlová střecha je kryta falcovaným hliníkovým plechem v bílé barvě. Ze stejného materiálu jsou i klempířské prvky omítané části stavby. Ploché střechy nad předstupujícími částmi garáží jsou řešeny jako vegetační, extenzivní.

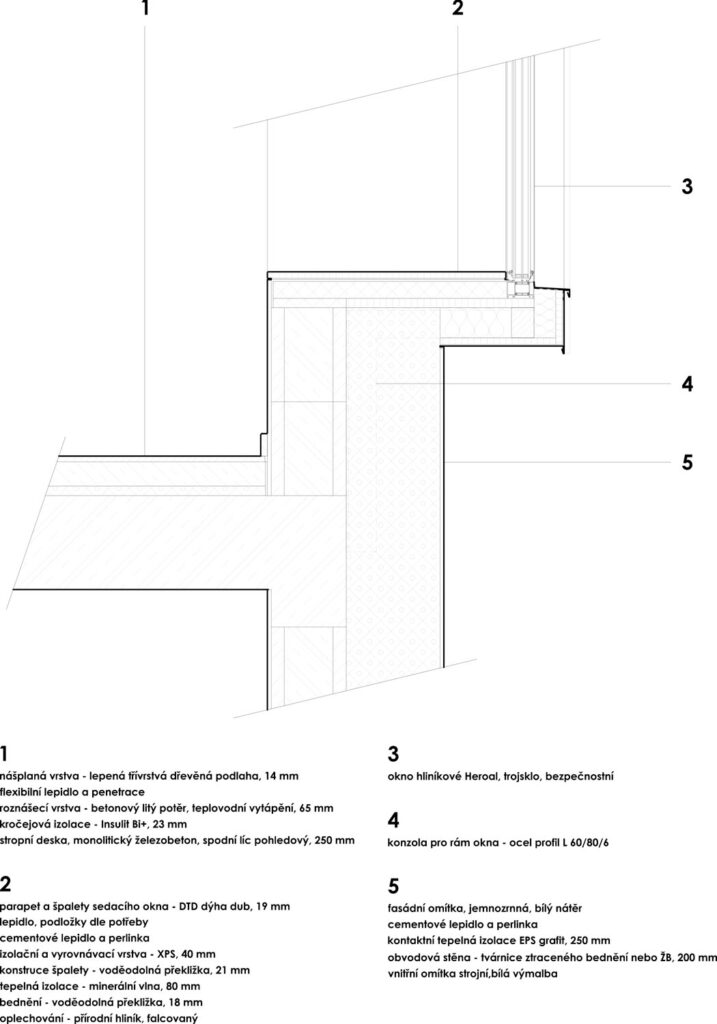

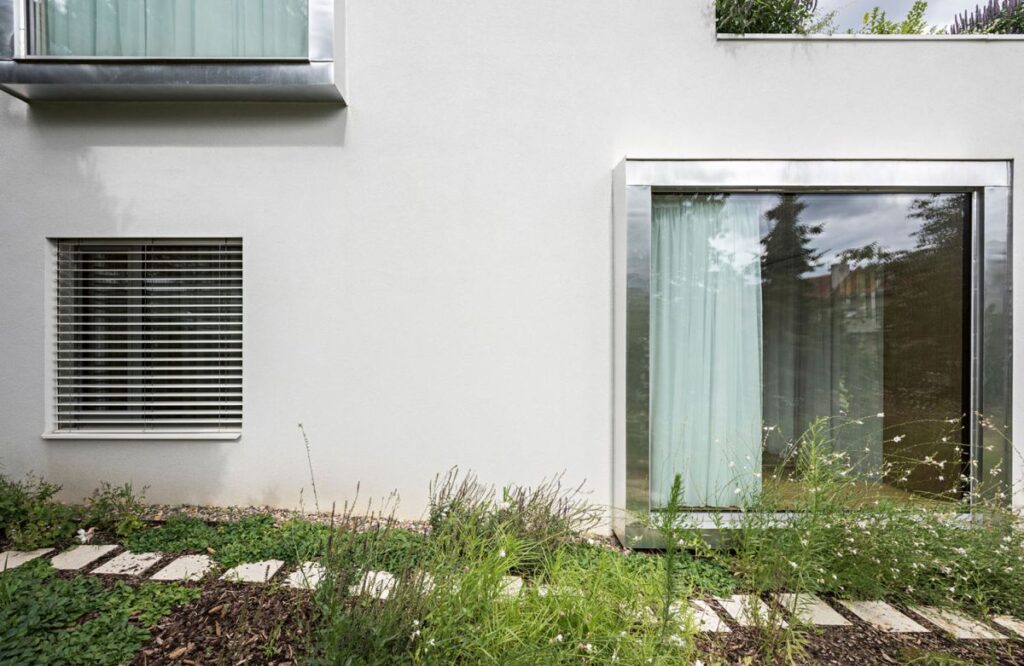

V oknech jsou tepelněizolační trojskla v hliníkových rámech světle šedé barvy; opatřena byla elektromotoricky ovládanými předokenními žaluziemi se skrytými kastlíky. Terasy stíní také látkové baldachýny v hliníkové rámové konstrukci. Specifickým prvkem stavby jsou rozměrná čtvercová sedací okna, vykonzolovaná před fasády pomocí tepelně izolovaných kastlíků z voděodolné překližky a opláštěných plechovou maskou z přírodního neupraveného hliníku.
TZB
Tepelné ztráty jednoho domu (tedy polovina objektu) byly vypočteny na 8,27 kW, stavba je tedy hodnocena jako mimořádně úsporná (PENB „A“). Zdrojem vytápění jsou tepelná čerpadla typu vzduch-voda. Všechny byty mají nízkoteplotní teplovodní podlahové vytápění doplněné o topné registry s elektrickou patronou v koupelnách. Kromě toho je v každém z nich centrální rekuperační jednotka s přívodem i odvodem vzduchu nad střechu.
Mezonetové byty jsou vybaveny klasickou splitovou klimatizací s jednotkami ve všech obytných místnostech.
Kanalizace je tlaková se sběrnými kompaktními čerpacími šachtami v nejnižším místě, tzn. na jižní straně obou domů. Výtlačné potrubí je vedeno pod středovým schodištěm a zaústěno do gravitačních kanalizačních přípojek, zakončených v revizních šachtách.
Dešťové vody se svádějí do akumulačních nádrží. Navrženo bylo jejich využití pro splachování, ale využívají se také k závlaze zeleně v truhlících na terasách, k zalévání zahrady i vegetačních střech nad garážemi.
Terasový dvojdům Praha-Krč
Autor: doc. Ing. arch. Martin Čeněk, Ph.D.; spoluautor Ing. arch. Tomáš Minarovič
Statika: František Denk, Martin Čožík, Jiří Ilčík
Zdravotechnika, vytápění: Tomáš Balažovič
Větrání: Miloš Pozdník
Elektrotechnika: Jaroslav Šebek
Požární bezpečnost: Jindřiška Hüttnerová
Zahradní úpravy: Tomáš Sklenář
Zastavěná plocha: 489 m²
Hrubá podlahová plocha: 1190 m²
Užitná plocha: 958 m²
Plocha pozemku: 1356 m²
