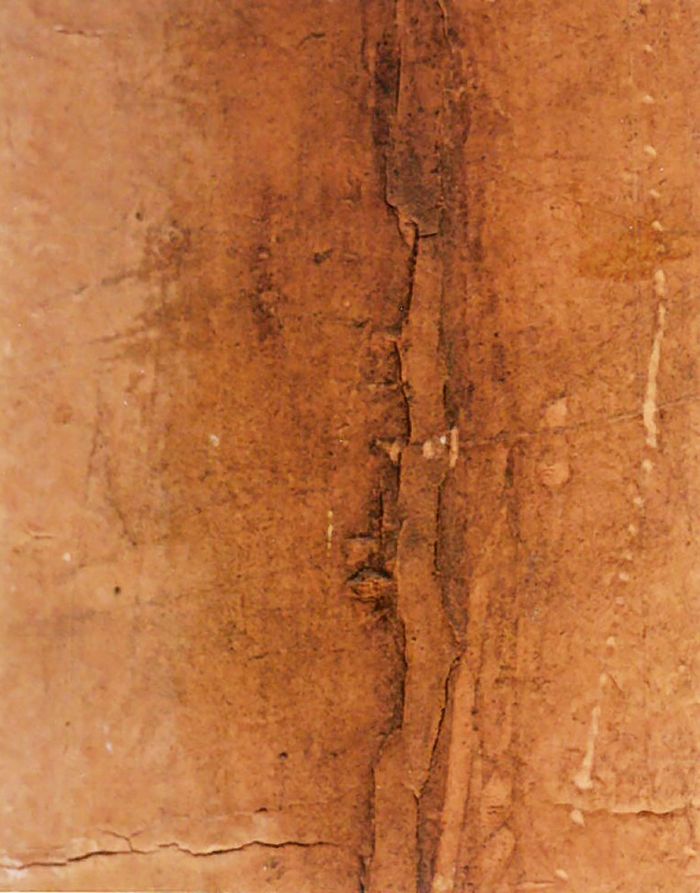

Mezi nejčastější příčiny závažných poruch panelových domů patří havarijní stav těsnění spár mezi jednotlivými panely. Současné hromadné zateplování „paneláků“ vyřešilo jen jeden problém (teplotní), ale neodstranění dalších může způsobit selhání částí existujících konstrukcí. Selhání těsnění mezi panely je příčinou zatékání srážkové vody, pronikání vnějšího vzduchu do stavební konstrukce a následného vzniku plísní v interiéru na protilehlých místech svislých i vodorovných spár. Závažné poruchy se mohou projevit i na ocelových výztužích sousedních panelů, kde jejich koroze způsobuje i značné zhoršení statiky budovy.
Spáry mezi panely obvodového pláště montovaných staveb se v minulosti těsnily tzv. jednostupňovým nebo dvoustupňovým těsněním. Jednostupňové těsnění je tvořeno podkladním profilem a tmelem v prostoru vnější zóny spáry. Tyto těsnicí prvky zajišťují vodotěsnost a neprůvzdušnost spáry. Dvoustupňové těsnění je tvořeno kombinací pryžové protidešťové zarážky a tvarované stykové plochy dílců v prostoru vnější zóny spáry.
Požadavky tepelněizolační jsou zabezpečeny u obou těsnění ve střední zóně spáry. Tato těsnění byla náročná na dodržování předepsaných tolerancí, což se projevilo zejména u jednostupňového těsnění, kde životnost plastických tmelů dosahovala stěží 10 let.
Obnovu nefunkčního těsnění spáry mezi stavebními dílci lze provést například nánosem pásu hmoty plastoelastického tmelu na bázi akrylátu,
Tabulka 1 uvádí recepturu tmelu, který byl použit k danému účelu těsnění:
| Název | Hm. d. | Charakteristika | Funkce | Dodavatel |
|---|---|---|---|---|
| Acronal 81 D | 320 | Disperze obsahující 60 % akrylátového kopolymeru | Pojivo | BASF |
| Plastilit DS 3060 | 80 | Plastifikátor polypropylenglykol-alkylfenyléter | Změkčovadlo | BASF |
| Emulphor OPS 025 | 1 | Oktylfenolpolyglykol-ethersulfát | Emulgátor | BASF |
| Pigmentverteiler N | 0,5 | Sodná sůl polyakrylátové kyseliny v práškovém stavu | Dispergátor | BASF |
| Densipol PA/WO | 0,5 | Roztok na bázi mastných alkoholů | Odpěňovač | Chemipol S.A., Španělsko |
| Mikromletý vápenec 5 μm | 460 | Uhličitan vápenatý (CaCO3) | Plnivo | Omya CZ, Vápenná |
| Talek | 135 | Křemičitan hořečnatý (Mg2SiO4) | Snížení lepivosti povrchu | Dr. Ladislav Hoffmann, Cítov pod Řípem |
| Titanová běloba | 3 | TiO2 | Pigment | Dr. Ladislav Hoffmann, Cítov pod Řípem |
Tabulka 2 pak udává výsledky zkoušek podle ČSN EN ISO 11600:
| Parametr | Míra | Hodnota | Zkušební metoda |
|---|---|---|---|
| Praktická tažnost | % | ±20 | ČSN EN ISO 11600 |
| Stékavost | mm | 0 | ČSN EN ISO 7390 |
| Elastické zotavení | % | 68 | ČSN EN ISO 7389 |
| Tažnost | % | 420 | ČSN EN ISO 8339 |
| Modul | N.mm-2 | 0,15 | ČSN EN ISO 8339 |
| Tvrdost | ShA | 20 | ČSN 72 2348 |
| Objemová změna | % | −18 | ČSN EN ISO 10563 |
| Hustota | kg.m-3 | 1400 | IP SZ 209 |
| Přilnavost | adheze > koheze | ano | ČSN EN ISO 8340 |

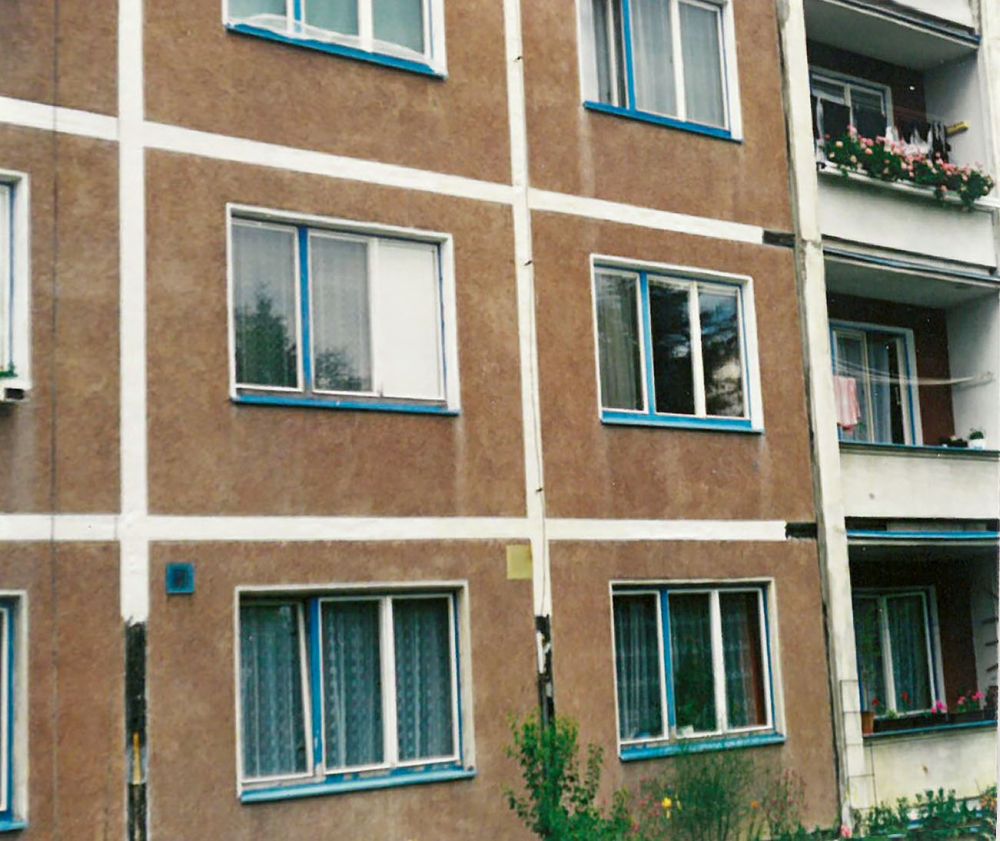

Stručný popis realizace technologie překrytím

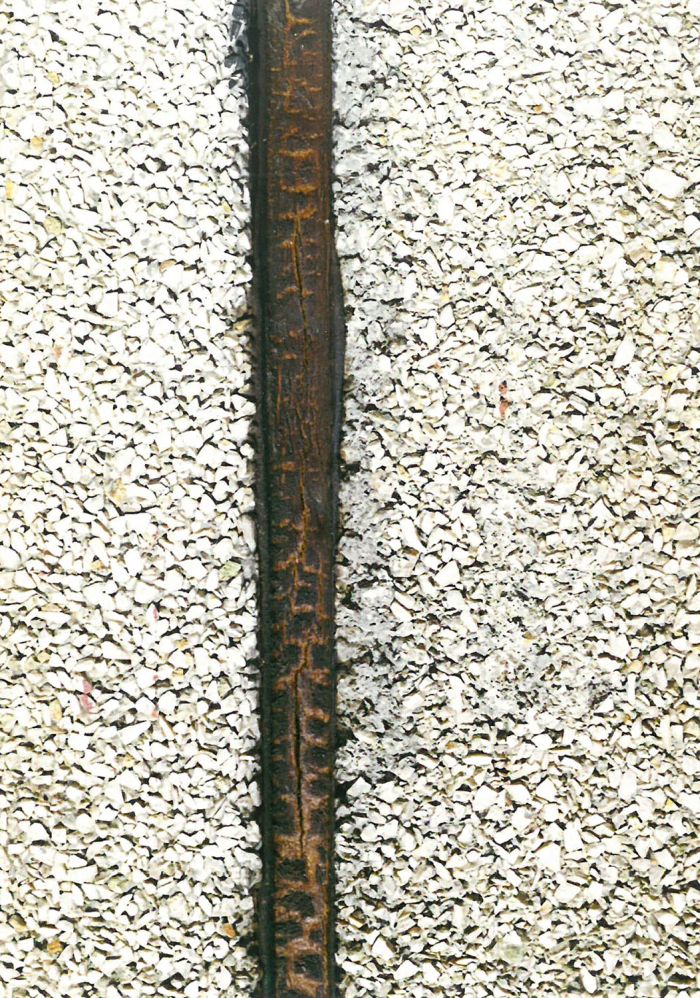

Bytový objekt systému T 08 B byl smontován ze stěnových a stropních prvků silikátové báze s rozponem 3,6 m a skladební výškou 2,8 m. Spáry byly vytmeleny butylkaučukovým tmelem, který vlivem povětrnosti zdegradoval. Po očištění stykových ploch prvků v těsnicí oblasti se tyto natřou základním nátěrem (primerem), který byl připraven jako roztok tmelu a vody v poměru 1 : 3.
Trhlinami ve tmelu byl nanesen do vnitřní zóny spáry protiplísňový přípravek. Byla použita směsná látka 5-chlor-2-methyl-4-isothiazolin-3-on a 2-methyl-2,3-dihydrogeni-sothiazol-3-on. Tato směs aplikovaná v nízké koncentraci v rozmezí 0,0003–0,0015 % spolehlivě zabraňuje růstu bakterií a plísní.
Na zdegradovaný tmel byl pak nanesený připravený separátor.
Separátor

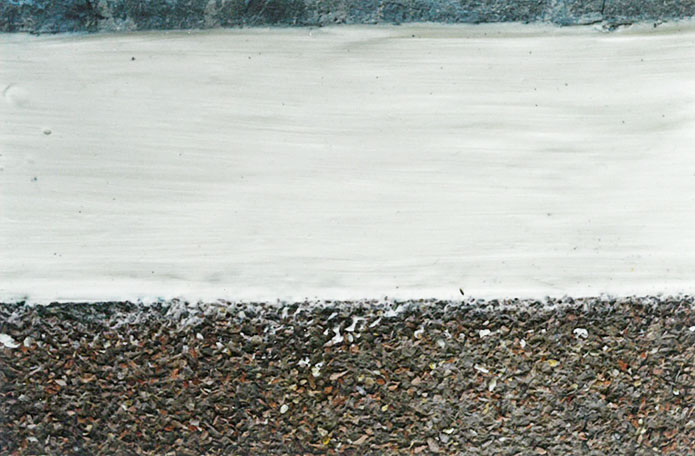

Příprava: Rozdrtí se 90 g karnaubského vosku na menší hrudky (cca 5 mm). Hrudky se zalijí 1000 g technického benzínu a přidá se 10 g včelího vosku. Následuje ohřívání směsi na 60 °C a její míchání 20 minut. Na závěr se přidá 800 g technického benzínu a roztok se nechá 60 minut ustát. Po zaschnutí základního a separačního nátěru se postupně nanášela na okrajové plochy panelů a spárovou oblast akrylátová tmelová fólie v tloušťce 3 až 5 mm.

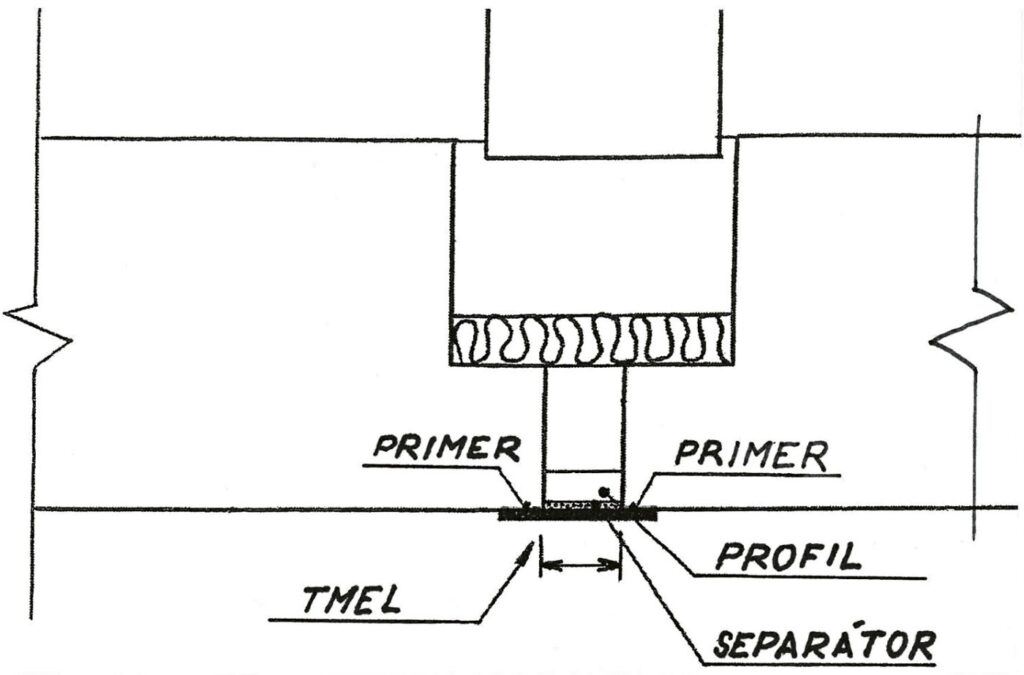

Detail provedení těsnění:
Při maximálních plusových teplotách panelů nastává jejich roztažení. Projeví se oddělením fólie tmelu od podkladu (zestárlý tmel) jejím vypuklým (konvexním) tvarem (platí i pro křížový styk).
Naopak při mínusových teplotách panelů nastává jejich smrštění. Toto se projeví především oddělením tmelové fólie od podkladu vlivem vhodného separátoru při jejím protažení. Při dalším roztažení panelů se fólie jen odklápí od podkladu a částečně smršťuje vlivem elastického zotavení, které je ale menší než u klasického tmelového profilu. Z toho důvodu jsou další tahová namáhání tmelové fólie zanedbatelná.
Následné deformace popsaného systému jsou velice příznivé.
Při separované šířce tmelové fólie l0 = 40 mm bude její celková roční teoretická délková změna ve svislé spáře Δl = 2, 5 mm a odpovídající protažení ε = 6,25 %. Na vodorovné spáře to bude pouze cca 5 %.
Při průměrném průřezu tmelové fólie 200 mm2 bude její zatížení cca 1,5 N.mm-2 a tečné napětí na stykových plochách pouze 0,15 N.mm-2. Je zřejmé, že při těchto skutečnostech bude životnost takové úpravy větší než 50 let.
ADOLF MUSIL, PETR MITÁČEK
Ing. Adolf Musil (* 1945)
Po maturitě na Střední průmyslové škole strojírenské ve Zlíně vystudoval na VUT Brno, Fakultě technologické obor syntetických polymerů. V roce 1970 nastoupil do VÚPS Praha na pozici odborného asistenta vývoje polymerních a elastomerních těsnicích materiálů. Během působení v této společnosti obdržel řadu patentů. V roce 1982 jako člen JZD Slušovice řídil výstavbu biotechnologických laboratoří a provozů a později se stal zástupcem ředitele. Je autorem knihy „Spárové těsnicí tmely ve stavebnictví“, kterou v r. 1985 vydalo SNTL Praha. Od r. 1991 samostatně podniká jako OSVČ ve výzkumu a vývoji lepicích a těsnicích směsí včetně betonových s využitím bioremediace.
Ing. Petr Mitáček (* 1972)
Vystudoval Technickou univerzitu ve Zvolene, Fakulta dřevařská. V současné době pracuje pro Mendelovu univerzitu v Brně ve Zkušebně stavebně truhlářských výrobků ve Zlíně v oblasti posuzování shody a certifikace.
Literatura
- Osvědčení č. 10217 o zápisu užitného vzoru, Sebök, T.: Těsnění spáry mezi stavebními dílci. ÚPV Praha 2000.
- Vynález č. 294888, Musil, A., van der Veen, A., Reomas bv, Zutphen: Způsob obnovení statiky panelových domů. ÚPV, Praha 2005.
- Vynález č. 307621, MEDIUM INTERNATIONAL I. s.r.o: Dvousložkový organický tmel pro stavebnictví. ÚPV, Praha 2019.
- Guzman, R. Z. & col.: Rheologica Acta 58, No 5, 2018.
- Palacký, A.: Zateplování zchátralých domů. Ateliér č. 2/2010, r. 14, s. 18–19.
- Leemann, A. & col.: Alcali Silica Reaction in Concrete. Cement and Concrete Research, sv. 176, USA 2024.
Poznámka:
Problematikou spár se autoři zabývali v již uveřejněných článcích:
Tmely do dilatačních spár v betonových dílcích (Materiály pro stavbu 2/2024)
Opravy spár panelových domů a obnovení jejich statiky (Materiály pro stavbu 5/2024)
