Akustika, stavební i prostorová, bývá často řešena až ve chvíli, kdy se problém projeví v provozu. Uživatelé slyší kroky z bytu nad sebou, mluvené slovo přes mezibytovou příčku, monotónní bzučení z technické místnosti, hluk z vodovodních nebo technologických rozvodů či nepříjemnou ozvěnu v jídelně, kanceláři nebo učebně. Z pohledu stavební praxe přitom nejde o okrajový detail. Nadměrný hluk přímo ovlivňuje kvalitu bydlení, pocit soukromí, nerušený spánek a v pracovním prostředí také míru soustředění, stresovou zátěž i celkovou pohodu uživatelů.
Důraz na rekonstrukce je pro téma akustiky velmi příznačný. Právě při obnově bytových domů, škol, administrativních i veřejných budov se často ukazuje, že původní konstrukce neodpovídají dnešním nárokům, případně že předchozí stavební zásahy narušily konstrukční skladby, které dříve fungovaly lépe, než se na první pohled zdálo. Typickým příkladem je odstranění původního zásypu v trámovém stropu, neodborně provedená skladba podlahy, nadměrný podíl tvrdých povrchů v interiéru nebo technická zařízení pevně kotvená do stavebních konstrukcí.
Akustická opatření proto nelze chápat pouze jako „dodatečné obložení stěny“. Úspěšný návrh musí nejprve rozlišit druh hluku, cestu jeho šíření a slabá místa konstrukce. Odlišně se navrhují opatření pro vzduchem šířený hluk, kročejový hluk, vibrace technických zařízení i pro nadměrnou dobu dozvuku v učebnách, jídelnách nebo kancelářích.
Hluk se nešíří jen vzduchem
V praxi se stále opakuje jedno základní zjednodušení: hluk se posuzuje pouze podle toho, co slyšíme, nikoli podle toho, kudy se do prostoru dostal. Uživatel vnímá zvuk jako rušivý v místnosti, jeho cesta však může být velmi odlišná. Část hluku se šíří vzduchem, typicky hovor, televize, rádio nebo hudba. Jiná část vzniká mechanickým rozkmitáním konstrukce, například při chůzi, pádu předmětu, posouvání nábytku nebo provozu technického zařízení.
Zvuk šířený konstrukcí je z hlediska dodatečných opatření často složitější. Mechanická energie se přenese do podlahy, stěny nebo stropu, dále se šíří konstrukcí a následně se znovu vyzáří do vzduchu v jiné části budovy. Výsledkem je stav, kdy uživatel slyší hluk nejen ze stropu, ale také ze stěn, instalačních šachet, stoupaček nebo lehkých příček. V některých případech se zdroj hluku hledá obtížně, protože nejsilnější vyzařující plocha nemusí být konstrukce, přes kterou se hluk původně přenesl.
Základní princip návrhu je proto jednoduchý, ale v praxi často opomíjený: čím blíže ke zdroji hluku se podaří přerušit cestu přenosu, tím účinnější a obvykle i ekonomičtější opatření bývá. Dodatečné odhlučnění na straně příjemce může pomoci, ale pokud zůstane zdroj pevně napojený na konstrukci, výsledek bývá omezený.
Vzduchová neprůzvučnost: když je slyšet hovor od sousedů
Vzduchová neprůzvučnost se týká hluku, který se šíří vzduchem a následně prochází dělicí konstrukcí. Typicky jde o mluvené slovo, televizi, rádio nebo hudbu. V bytových domech se s tímto problémem setkáváme především u mezibytových stěn, stropů, instalačních šachet a konstrukcí narušených rozvody.
Zkušenost z realizací ukazuje, že samotný deklarovaný parametr zdiva nebo stropní desky nemusí odpovídat skutečnému výsledku na stavbě. Rozhodující jsou detaily: napojení konstrukcí, prostupy, instalační drážky, vedení kabeláže, zásuvky, kotvení, spáry a celková skladba. Akustická cihla může v laboratorních podmínkách splňovat požadované hodnoty, ale pokud je v ní vedeno větší množství instalací nebo jsou porušena její žebra, její vlastnosti se v reálné konstrukci mohou výrazně zhoršit.

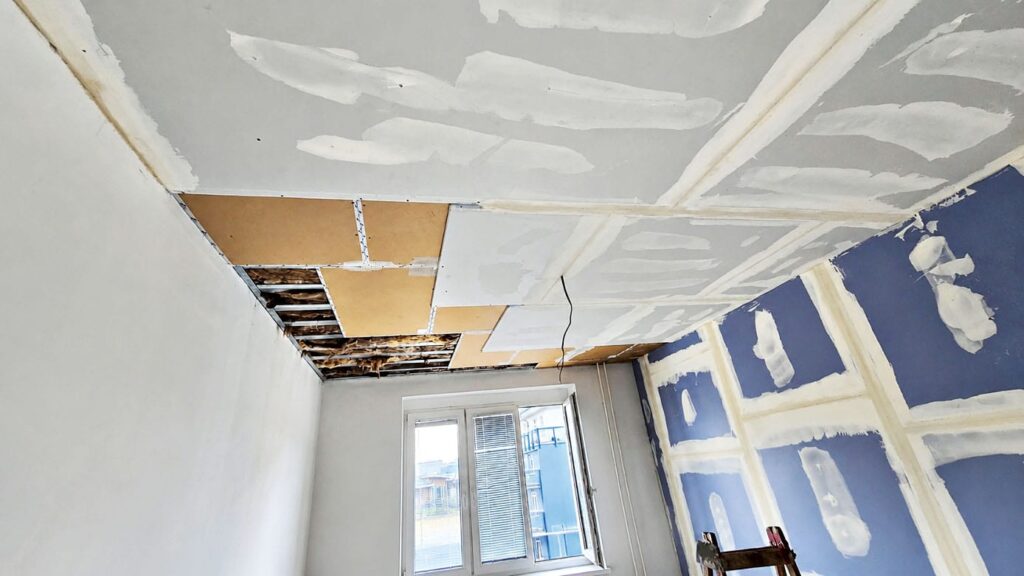

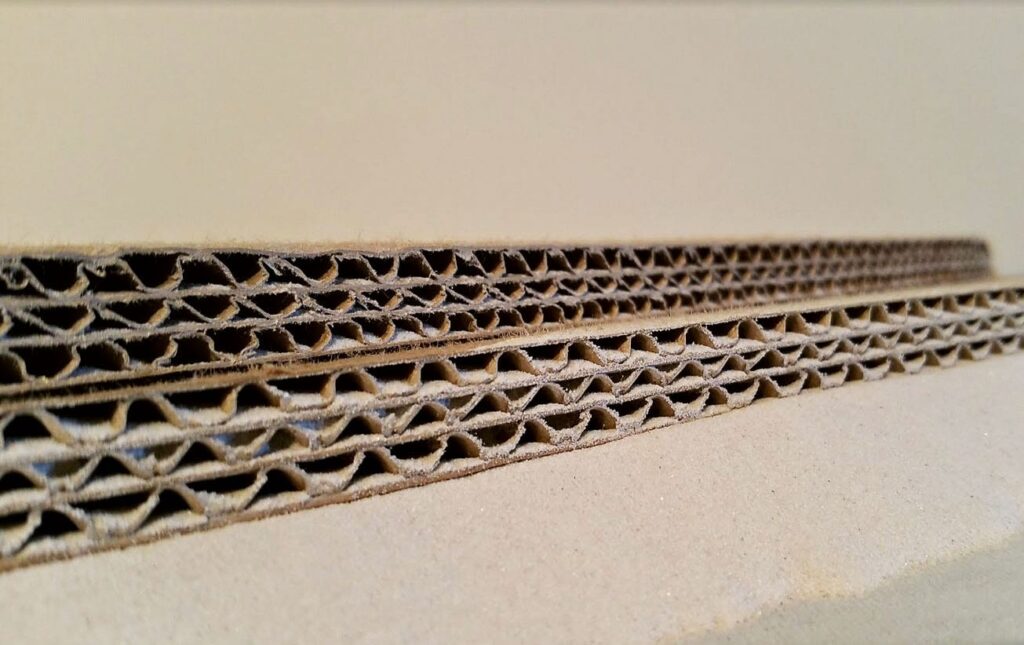

Dodatečným řešením bývá předsazená akustická konstrukce. Neměla by být chápána jako běžná sádrokartonová předstěna, ale jako samostatný sendvičový systém s dostatečnou plošnou hmotností, pružným oddělením a pohltivou vrstvou v dutině. U kvalitních návrhů se kombinuje princip hmotnosti, pružnosti a pohlcení. Tenké skladby mohou přinést dílčí zlepšení, nelze od nich však očekávat stejný výsledek jako od silnějšího systému navrženého podle konkrétní situace.
Častým omylem investorů je požadavek na co nejtenčí opatření s očekáváním výrazného útlumu. Fyzika je v tomto směru neúprosná. U nízkých frekvencí a běžného stavebního hluku je pro dobrý výsledek potřeba dostatečná hmotnost, správné vrstvení a oddělení od původní konstrukce. Příliš tenké nebo pevně připojené řešení může v některých frekvenčních pásmech fungovat nedostatečně, nebo dokonce zvýraznit nežádoucí rezonanci.
Kročejový hluk: problém, který rekonstrukce často zhorší
Kročejová neprůzvučnost popisuje schopnost vodorovné konstrukce omezit přenos mechanických rázů. Uživatelé tento typ hluku vnímají jako dupání, dunění, pády předmětů, pohyb židlí nebo kroky po tvrdé podlaze. Subjektivně bývá velmi rušivý, protože přichází náhle, má rázový charakter a často se projevuje v době odpočinku.
U rekonstrukcí starších domů se problém často zhorší neuváženou změnou skladby podlahy. V historických trámových stropech měl zásyp důležitou funkci. Nepředstavoval pouze výplň, ale také těžkou a tlumící složku konstrukce. Pokud je při rekonstrukci odstraněn a nahrazen lehkou izolací, může se zlepšit tepelnětechnický parametr nebo snížit hmotnost konstrukce, akusticky se však strop často zhorší. Lehká výplň sice může částečně tlumit odrazy v dutině, nenahradí však hmotu, která omezuje rozkmitání stropu.

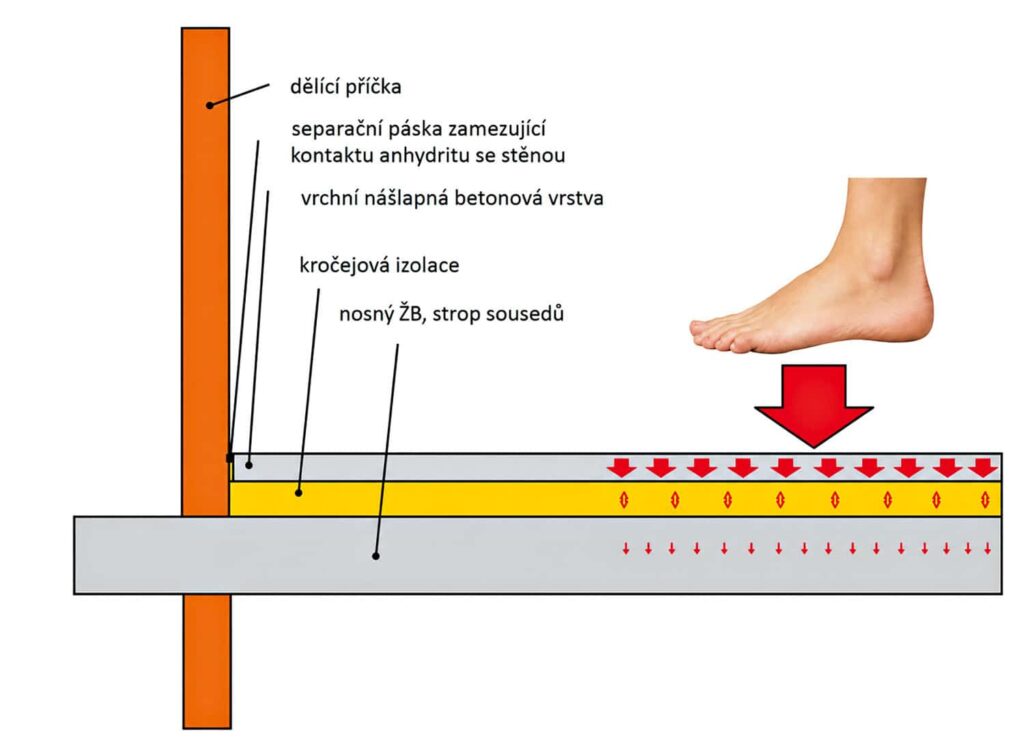

Dalším častým problémem je pevné propojení nové podlahy se stěnami. Pokud betonová nebo nivelační vrstva zateče do okrajových spár a spojí nášlapnou vrstvu s obvodovými konstrukcemi, vzniká akustický most. Mechanické rázy se pak nešíří pouze do stropu, ale také do stěn, které se stávají dalšími vyzařujícími plochami. Výsledkem může být situace, kdy je v bytě pod zdrojem slyšet hluk nejen ze stropu, ale i ze svislých konstrukcí. V některých případech se přenos neomezuje pouze směrem dolů; hluk se může konstrukcemi šířit také do vyšších podlaží, takže po nevhodně provedené rekonstrukci mohou kroky z bytu pod sebou vnímat i uživatelé nad ním.
Při návrhu nové podlahy je proto nutné respektovat technologické postupy výrobců kročejových izolací, správně řešit okrajové pásky, oddělit pochozí vrstvy od stěn a nepodceňovat plošnou hmotnost skladby. U starších domů je vhodné zvážit, zda původní zásyp odstranit, doplnit, nebo nahradit skladbou se srovnatelnou akustickou funkcí. Opatření provedené v bytě, kde hluk vzniká, je zpravidla účinnější než následné řešení v bytě pod ním. Pokud však není možné zasáhnout u zdroje, přichází v úvahu akustický podhled na pružných závěsech, samostatná rozepřená konstrukce akustického podhledu bez pevného kotvení do stropu, případně kombinace podhledu a úprav stěn.
Technické místnosti: tichý provoz nezačíná obkladem stěn
Samostatnou kapitolou jsou technická zařízení budov. Kotle, tepelná čerpadla, čerpadla, vzduchotechnické jednotky nebo rozvody vody mohou být zdrojem monotónního hluku a vibrací. Uživatelé jej často popisují jako bzučení, hučení nebo dunění, které bývá nejvíce obtěžující v noci, kdy poklesne hladina hluku v pozadí.
U těchto zařízení nebývá problémem pouze vzduchem šířený hluk. Zásadní roli často hrají vibrace, jejich přenos do stavebních konstrukcí a následné vyzáření do chráněných prostor. Zařízení bývá kotveno na stěnu nebo podlahu, potrubí je pevně uchyceno a médium v potrubí může přenášet mechanické vlnění dále do stavby. U vodovodních a technologických rozvodů se navíc mohou uplatnit tlakové rázy a vibrace potrubního systému. Pokud jsou rozvody pevně spojeny s konstrukcí, hluk se může šířit do vzdálených částí objektu a vyzařovat z lehkých příček, stropů nebo zasklených ploch.
Nejúčinnější opatření proto obvykle nespočívá v dodatečném obložení celé technické místnosti, ale v přerušení přenosové cesty. Patří sem pružné uložení zařízení, vhodné antivibrační prvky, kompenzátory na potrubí, pružné závěsy rozvodů a omezení tuhého kotvení do konstrukcí. Teprve následně má smysl řešit akustické obklady stěn, podlahy nebo stropu technické místnosti, případně potlačení zbytkového, ale stále obtěžujícího hluku v obytné místnosti na straně příjemce.
Z hlediska projektování je důležitá i poloha technické místnosti. Z provozního hlediska se často navrhuje do centra dispozice kvůli délce rozvodů. To může být správné řešení, ale pouze při současném respektování akustických zásad. V rekonstrukcích, kde dispozice často neposkytuje ideální možnosti, je nutné věnovat větší pozornost pružnému uložení zdrojů hluku a detailům vedení rozvodů.
Prostorová akustika: problém nejen koncertních sálů
Při rekonstrukcích se často řeší neprůzvučnost, ale zapomíná se na prostorovou akustiku. Přitom právě ta rozhoduje o tom, zda je v místnosti dobře rozumět řeči, zda se v ní dá soustředit, učit, pracovat, konverzovat nebo stolovat. Problém se objevuje zejména v modernizovaných interiérech s velkým podílem tvrdých odrazivých povrchů, jako jsou pohledový beton, sklo, keramická dlažba, velké hladké sádrokartonové plochy, minimum textilu a otevřené dispozice.
Dlouhá doba dozvuku způsobuje, že se zvuk v prostoru hromadí. Řeč ztrácí srozumitelnost, lidé zvyšují hlas, hluk dále narůstá a prostor se stává únavným. V bytech se to projevuje v otevřených obývacích prostorech, galeriích a schodištích. V administrativních budovách zejména v open-space kancelářích, zasedacích místnostech nebo vstupních halách. Ve školství pak především v učebnách, jídelnách, tělocvičnách a chodbách.

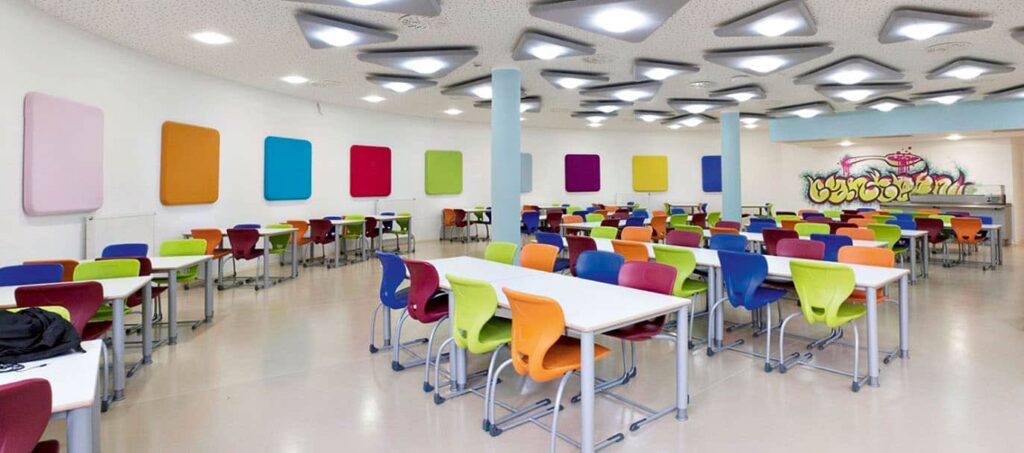

Dodatečná opatření přitom bývají velmi dobře proveditelná. Využívají se především širokopásmové akustické absorbéry ve formě kazetových podhledů a obkladů stěn, perforované akustické povrchy, zavěšené akustické prvky, designové absorbéry a v odůvodněných případech také prvky zaměřené na nízké frekvence. Důležité je volit plochy a materiály podle charakteru místnosti. Největší dostupnou plochou bývá strop, ale v některých prostorech, například na schodištích nebo chodbách, může být účinnější práce se stěnami nebo zavěšenými prvky v dráze šíření zvuku.
Ve školních budovách má prostorová akustika mimořádný význam. Dlouhá doba dozvuku zhoršuje srozumitelnost řeči, zvyšuje hlasovou zátěž pedagogů a únavu žáků. Jídelny a tělocvičny bývají problematické kombinací velkého objemu, tvrdých povrchů a vysokého počtu osob. Rekonstrukce těchto prostor by proto neměla řešit pouze povrchy z hlediska hygieny, údržby a požární bezpečnosti, ale také jejich akustické vlastnosti.
Příklad realizace: školní jídelna s dlouhou dobou dozvuku
Význam dodatečných akustických opatření dobře ukazuje příklad školní jídelny s kapacitou přibližně 120 žáků. Prostor měl kruhový půdorys, tvrdé betonové stěny, PVC krytinu na podlaze a hladký sádrokartonový podhled bez akustické funkce. Před realizací byla změřena velmi dlouhá doba dozvuku, přibližně 9 s. V takovém prostoru se hluk při běžném provozu nesčítá pouze lineárně, ale vytváří akusticky nepříznivé prostředí, ve kterém se výrazně zhoršuje srozumitelnost řeči a uživatelé automaticky zvyšují hlas.
Navržené řešení kombinovalo perforovaný akustický sádrokarton, například systémy typu Rigips Rigitone nebo Knauf Cleaneo, s pohltivou vrstvou o tloušťce 100 mm v dutině a dalšími zavěšenými akustickými designovými prvky. Důležité bylo nejen množství pohltivé plochy, ale také její rozložení v prostoru. U kruhové místnosti s tvrdými povrchy je nutné omezit odrazy z více směrů, nikoli pouze doplnit jeden typ panelu do jedné části místnosti.
Výsledek ukázal, že i dodatečná úprava může výrazně změnit uživatelský komfort. Po realizaci se negativní akustické jevy zásadně omezily a doba dozvuku klesla přibližně na 0,9 s, tedy na hodnotu výrazně příznivější pro běžný provoz školní jídelny. Pro investora je přitom podstatné, že takové opatření lze provést bez zásahu do nosných konstrukcí a zároveň jej sladit s architektonickým řešením interiéru.
Příklad realizace: hluk z kotelny v bytovém domě

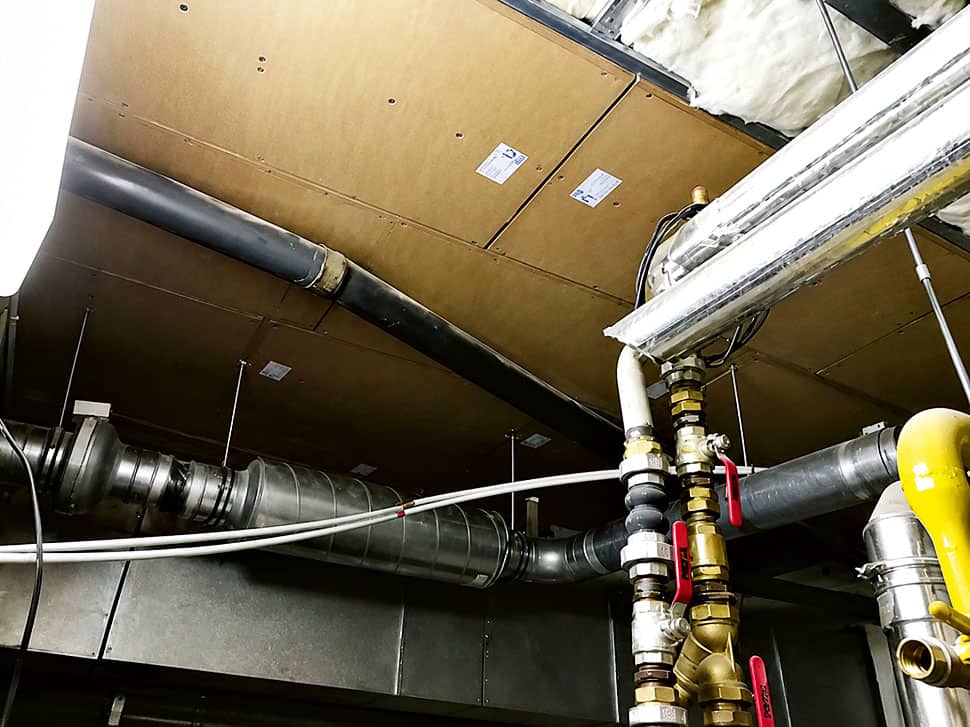

Jiný typ problému představoval monotónní hluk z kotelny, který se v bytě projevoval zejména v nočních hodinách. Odbornou prohlídkou bylo zjištěno, že zdrojem nejsou pouze akustické emise zařízení do prostoru kotelny, ale především vibrace čerpadel přenášené do potrubí a dále do konstrukce budovy. Potrubí bylo pevně kotveno do stavebních konstrukcí a fungovalo jako účinná přenosová cesta.

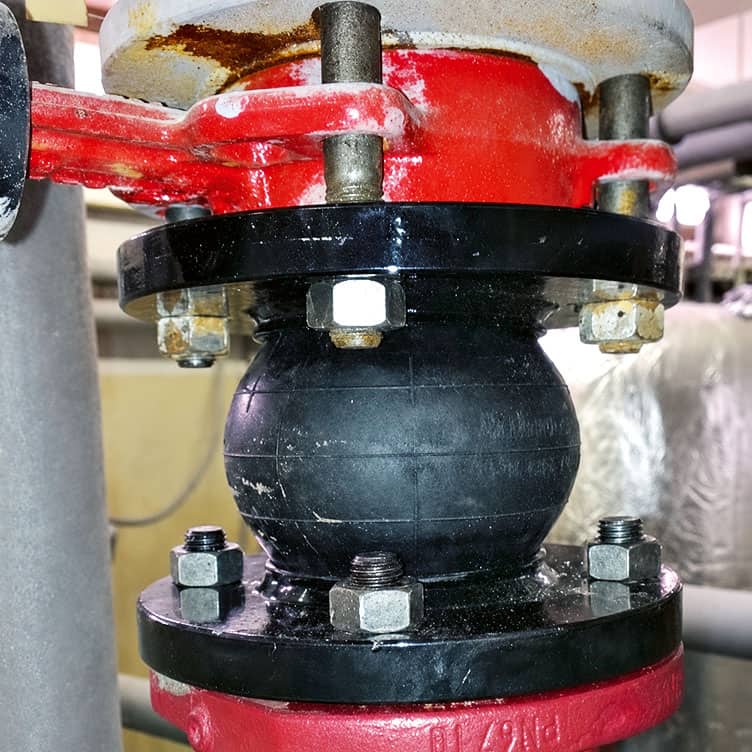

Návrh opatření se proto zaměřil nejprve na zdroj hluku a cestu jeho přenosu. Na čerpadla byly doplněny kompenzátory, potrubí bylo řešeno pružným uchycením a v dotčeném bytě byla provedena protihluková předsazená konstrukce. Tento příklad je důležitý zejména pro rekonstrukce technických prostor: pokud se neřeší mechanické vazby zdroje na konstrukci, samotné obložení stěny na straně příjemce nemusí přinést očekávaný efekt.
Detaily rozhodují o výsledku
Akustická opatření jsou citlivá na provedení. Z praxe je patrné, že i dobře navržená skladba může ztratit účinnost kvůli zdánlivě drobnému detailu. Typickým příkladem jsou prostupy, pevná kotvení, nevhodně vedené instalace, spojení plovoucí podlahy se stěnou, zapuštěná svítidla v akustickém podhledu nebo nedotažené napojení předstěny na navazující konstrukce.
U akustických podhledů je třeba hlídat nejen samotnou desku a izolaci, ale také závěsy, dilatace, prostupy a osazení technologií. U předstěn rozhoduje oddělení od původní konstrukce, plošná hmotnost, skladba desek a vyplnění dutiny. U podlah je zásadní okrajové oddělení a správné provedení kročejové izolace. U technických zařízení jsou klíčové antivibrační prvky, kompenzátory a pružné závěsy.
Akustika je proto obor, kde se návrh a realizace nedají oddělit. Projektant může navrhnout funkční skladbu, ale pokud ji stavba provede jako běžnou konstrukci bez respektování akustických detailů, výsledná účinnost opatření může být výrazně nižší. Stejně tak realizační firma bez akustického návrhu často řeší pouze viditelný projev, nikoli skutečnou cestu přenosu hluku.
Doporučení pro rekonstrukce
Před návrhem opatření je vhodné provést základní diagnostiku. Je třeba určit zdroj hluku, rozlišit, zda jde o hluk šířený vzduchem, kročejový hluk, hluk přenášený konstrukcí, nebo problém prostorové akustiky, a ověřit, kudy se zvuk šíří. U složitějších případů má smysl akustické měření nebo alespoň odborná obhlídka.
V bytových domech se vyplatí řešit akustiku už při plánování rekonstrukce podlah, instalačních šachet a dispozičních úprav. Ve školách a veřejných budovách je vhodné zařadit prostorovou akustiku mezi standardní parametry obnovy interiéru. U technických místností by měla být akustika součástí návrhu TZB, nikoli až dodatečnou reakcí na stížnosti uživatelů.
Ne každé opatření dokáže hluk odstranit zcela. Cílem je často dostat hluk pod práh rušivého vnímání, zlepšit srozumitelnost řeči, snížit dobu dozvuku nebo omezit přenos vibrací na přijatelnou úroveň. V mnoha případech je právě tento rozdíl rozhodující pro to, zda je prostor dlouhodobě komfortní a funkční.
Závěr
Akustický komfort je jedním z parametrů, které zásadně ovlivňují kvalitu budov. V české stavební praxi, stejně tak jako v každé postkomunistické zemi však stále bývá akustika často řešena až dodatečně, tedy ve chvíli, kdy se prostor ukáže jako provozně problematický nebo dlouhodobě nepříjemný pro uživatele. Nadměrný hluk přitom nevzniká pouze nevhodnou konstrukcí, ale také nepromyšlenou úpravou původních skladeb, pevnými akustickými mosty, technickými zařízeními bez pružného uložení nebo interiéry s velkým podílem tvrdých odrazivých ploch.
Dodatečná akustická opatření mohou být velmi účinná, pokud vycházejí ze správné diagnostiky. Současně je nutné si uvědomit, že mají své limity. Jinak se navrhuje řešení pro vzduchovou neprůzvučnost, jinak pro kročejový hluk, jinak pro vibrace technických zařízení a jinak pro prostorovou akustiku. Společným principem je práce s hmotností, pružným oddělením, pohlcením a přerušením přenosových cest.
Pro projektanty i realizační firmy z toho vyplývá jednoduché pravidlo: akustika není doplněk na konec stavby. Je to součást kvality návrhu, detailu i provedení. U rekonstrukcí to platí dvojnásob, protože každá změna skladby může akustické poměry zlepšit, nebo naopak výrazně zhoršit. Právě proto by měla být akustická opatření pevnou součástí obnovy bytových domů, škol, kanceláří, restaurací i technických provozů.
Petr Vlček
Petr Vlček se dlouhodobě věnuje odhlučnění, stavební a prostorové akustice. Působí jako jednatel ve společnosti Noitami akustika, s. r. o., a Tichá Třída, s. r. o. Jeho 20 let dlouhá odborná praxe je zaměřena především na návrhy a realizace akustických opatření v bytových, školských, komerčních a technických prostorách. Má za sebou stovky realizací, zejména v oblasti zvukové izolace, snižování doby dozvuku a řešení hluku šířeného konstrukcemi. Spolupracuje s akustiky a projektanty při hledání praktických řešení pro rekonstrukce i dodatečné úpravy interiérů. V rámci projektu Tichá Třída se zaměřuje na zlepšování akustických podmínek ve školách, zejména v učebnách, jídelnách, tělocvičnách a dalších vzdělávacích prostorách.
